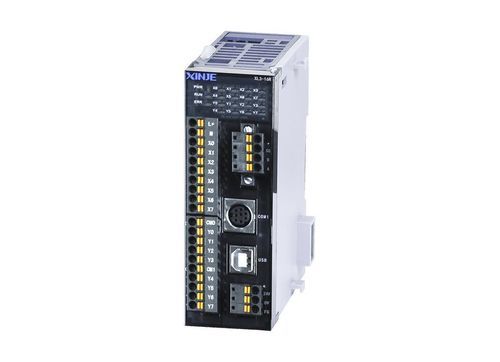

カード形式PLC XL3 series

伸長可能入出カード付インパルス出力フィールドバス用

概要
産業用機械制御向けに設計されたカードタイプのプログラマブルコントローラーです。汎用データ処理に加え、高速パルス出力、高速カウント、パルス幅変調、周波数測定、精密なタイミングなどの専用機能を備えています。左右の拡張モジュールを接続可能で、I/Oや機能をモジュール単位で拡張できます。

主な特長

• プログラム容量：256KB
• 命令速度：0.02–0.05 µs
• 最大I/O：352点
• I/O制御：シーケンシャル制御

高速入出力

• 2〜4ch、100 kHzのパルス出力
• 3ch 高速カウント（単相最大80 kHz、AB相最大50 kHz）

通信

• RS232、RS485
• X-NET フィールドバス
• USBポート（高速ダウンロード、最大12 Mbps）

仕様

• シリーズ：XL3 series standard controller
• 設計：カードタイプ
• プログラム容量：256KB
• 基本命令速度：0.02–0.05 µs
• 最大I/O：352点
• I/O制御：シーケンシャル制御
• 高速パルス出力：2〜4チャネル、100 kHz
• 高速カウント：3チャネル（単相最大80 kHz、AB相最大50 kHz）
• 機能：パルス幅変調、周波数測定、精密タイミング
• 拡張：左右の拡張モジュールに対応
• 通信ポート：RS232、RS485、X-NET、USB（最大12 Mbpsの高速ダウンロード）
