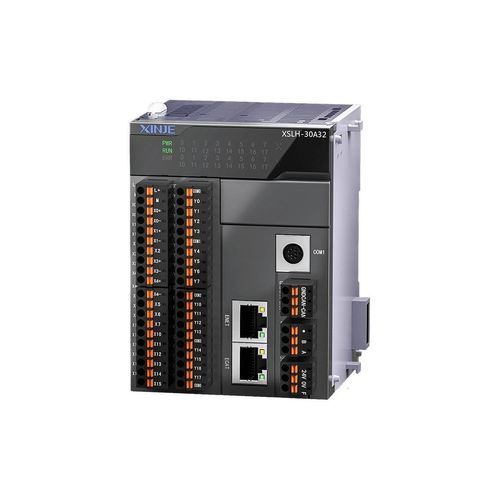

カード形式PLC XSLH series

コンパクト伸長可能入出カード付イーサーネット経由

製品概要
PLCopenプログラミング仕様をサポートし、多くの標準機能ライブラリを参照でき、独自の機能ブロックや命令ライブラリを開発可能です。EtherCATモーション制御、EtherCATリモートI/O、およびEthernet通信をサポートします。32チャネルの電子カムとオンラインダウンロード機能を備えています。

主な特徴

• カードスタイル設計と高性能コア
• PLCopen仕様および豊富な機能ライブラリをサポート
• 32チャネル電子カムとオンラインダウンロード機能
• EtherCATモーション制御およびEtherCATリモートI/Oをサポート
• Ethernet通信をサポート

拡張性

• ローカル拡張性：右側に最大16台の拡張モジュールを追加可能
• I/O、アナログ、温度制御など複数の拡張タイプに対応し、多次元の制御要件に対応

プラットフォームとプログラミングサポート

• CODESYSプラットフォームをサポート
• 強力なPLCソフトウェアプログラミングツール
• IEC 61131-3標準をサポート
• 業界向け豊富なライブラリとカスタムライブラリ開発機能
• サードパーティのクライアントおよび制御システムとの通信のためのHMIデバイスデータインターフェースを提供
• OPC UAをサポートし、クロスプラットフォームのデータ伝送やIndustry 4.0シナリオに対応

通信機能

• 安定したCANopen通信：信頼性の高い物理層およびデータリンク層、互換性と相互運用性（自動車・AGV業界に適用）
• Ethernet通信：高速通信のための標準RJ45ポート
• 複数のネットワークプロトコルをサポート：Modbus-TCP、TCP/IP、UDP、OPC UA、Ethernet/IP、Tag通信
• 柔軟なネットワークトポロジー：直列配線およびスター配線をサポート

EtherCAT制御機能

• 最大32ノードのEtherCATバスノードをサポートし、さまざまなEtherCATプロトコル機器と相互運用可能
• マルチ軸補間プラットフォーム向けにマルチライン、円弧、スパイラル補間機能をサポート
• 電子カムシステムは機械式カムを置換し、高い精度と柔軟性を実現（キャッピング機、ピロー包装機、ブロー成形機などに使用）

関連製品

• XSAシリーズ インダストリアルインテリジェントコントローラ
• XSDHシリーズ 小型コントローラ
• XSF5シリーズ ブレードコントローラ

技術仕様

• シリーズ：XSLH series slim controller
• プログラミング規格：PLCopen、IEC 61131-3（CODESYS経由）
• モーション制御：EtherCATモーション制御対応
• EtherCATノード：最大32バスノード対応
• 電子カム：32チャネル対応
• 拡張：右側に最大16台の拡張モジュール（I/O、アナログ、温度制御等）
• 通信：EtherCAT、Ethernet（RJ45）、CANopen、Modbus-TCP、TCP/IP、UDP、OPC UA、Ethernet/IP、Tag通信
• HMIインターフェース：サードパーティ通信のためのHMIデバイスデータインターフェースを提供
• 補間：マルチライン、円弧、スパイラル補間機能
• 主な用途：キャッピング機、ピロー包装機、ブロー成形機
