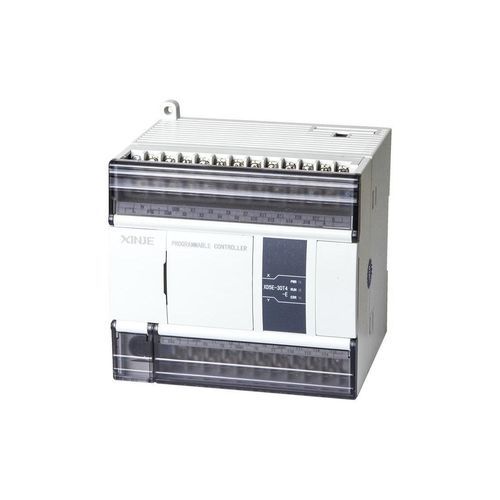

伸長可能入出カード付PLC XD5E series

インパルス出力ネットワークイーサーネット経由

概要
XD5Eシリーズは、機能強化型のイーサネット可程式コントローラです。処理速度が速く（XDMシリーズの約2〜3倍）、内部リソースが拡大されており、RS232／RS485のシリアル通信およびイーサネット通信に対応します。SDカード機能はサポートされていません。右側拡張モジュール、BDボード、左側拡張EDモジュールの接続に対応しています。

主な機能と構成

• プログラム容量：1 MB
• 基本命令実行時間：0.01～0.03 μs
• 最大I/O点数：572点
• I/Oシーケンシャル制御

高速入出力

• 2～10チャネル、100 kHzパルス出力
• 3～10チャネル高速カウント（単相 最大80 kHz、AB相 最大50 kHz）

通信インタフェース

• RS232
• RS485
• RJ45コネクタ
• イーサネット通信
• X-NETフィールドバス対応

拡張性と互換性

• XDMシリーズに比べて処理速度が高速で内部リソースが大きい
• 多様な接続シナリオに対応するためのシリアルおよびイーサネット通信をサポート
• システム拡張のために右側拡張モジュール、BDボード、左側拡張EDモジュールと互換

技術仕様

• シリーズ：XD5E
• プログラムメモリ：1 MB
• 命令速度：0.01～0.03 μs
• 最大I/O点数：572点
• PWM/パルス出力チャネル：2～10チャネル、100 kHz
• 高速カウント：3～10チャネル（単相 最大80 kHz、AB相 最大50 kHz）
• 対応シリアルインタフェース：RS232、RS485
• イーサネット：RJ45対応
• フィールドバス：X-NET対応
• 拡張：右側拡張モジュール、BDボード、左側拡張EDモジュールをサポート
