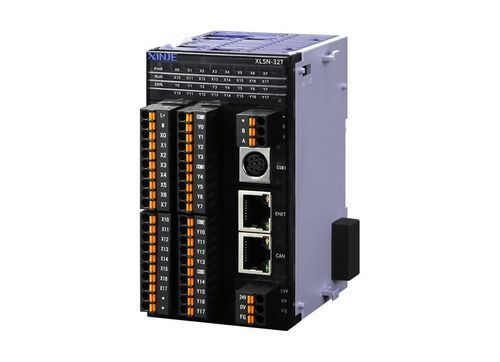

ネットワーク通信コントローラー XL5N series

インテリジェント制御機付CANbusプログラム可能

概要
XL5Eシリーズのほとんどの機能と互換性を持つXL5Nシリーズは、2系統の独立したCAN通信チャネルを統合しています。最大通信速度1 Mbps、複数ノード、シンプルなノード構造およびショートフレーム形式により、リアルタイム性能が向上し干渉の発生確率が低くなります。強力なエラー検出機能とワンクリックによるスレーブ機器のスキャンを備え、立ち上げを簡素化します。

主な特長

• 通信効率を高める、2系統の独立した内蔵CANチャネル。
• CANopenプロトコルおよびフリーフォーマットのCANbus通信（CAN2.0A、CAN2.0B）をサポート。
• 外部CANopenモジュールを接続せずにCAN通信を実現でき、データ交換の遅延を低減。
• CAN1は初期設定でCANopen、CANopenのマスター/スレーブモードを切替可能。
• CAN2はCANbusのフリーフォーマット通信をサポート。
• 最大通信速度：1 Mbps。
• 複数ノード、シンプルなノード構成、ショートフレーム構造により良好なリアルタイム性と低干渉リスクを確保。
• 配線と保守が容易：XL5N-32TなどはCANopenのマスターまたはスレーブとして動作可能で、線形トポロジおよび機器のカスケードをサポート。
• 直感的なプログラミングと迅速な立ち上げを可能にするシステム構成／プログラミング環境を装備。

関連機能

• XL5Eシリーズの機能セットとの互換性。
• ワンクリックスキャンによるスレーブ機器の迅速な検出と設定。

仕様 / 技術仕様

• シリーズ：XL5N series
• 通信チャネル：2独立CANチャネル
• 対応プロトコル：CANopen；CANbus（CAN2.0A、CAN2.0B）
• CAN1デフォルト：CANopen（マスター/スレーブ切替可）
• CAN2：CANbusフリーフォーマット通信
• 最大通信速度：1 Mbps
• トポロジ：線形（機器のカスケードをサポート）
• 役割機能：CANopenのマスターまたはスレーブとして動作可能（例：XL5N-32T）
• 特徴：エラー検出機構；ワンクリックスキャン；XL5Eの機能セットとの互換性
