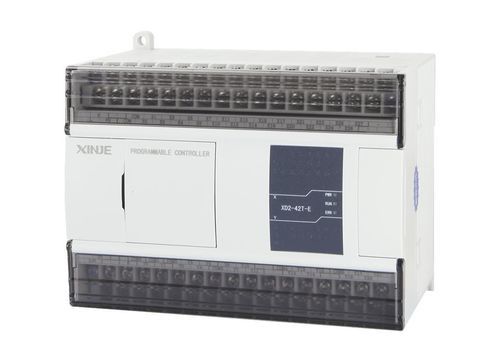

コンパクトPLC XD2 series

E/S内蔵伸長可能入出カード付インパルス出力

製品概要
XD2シリーズ（エコノミータイプ）は、標準的な自動化用途向けのプログラマブルロジックコントローラです。基本的なデータ処理に加え、パルス出力、高速カウント、PWM、周波数測定などの機能を備えています。左側拡張モジュール（ED、BD）は対応します（16点モジュールは非対応）。右側拡張モジュールは対応しておらず、基本的な用途要件を満たします。

主な特長

• 基本機能と構成：プログラム容量256KB；基本命令実行時間0.02–0.05 µs；最大I/O60点；I/Oシーケンシャル制御。
• 高速入出力：2チャネル100 kHzパルス出力；3チャネル高速カウント（単相最大80 kHz、AB相最大50 kHz）。
• 通信：RS232、RS485、フィールドバス X-NET。

仕様

• プログラム容量：256KB
• 基本命令実行時間：0.02–0.05 µs
• 最大I/O：60点
• I/Oシーケンシャル制御
• パルス出力：100 kHzの2チャネル
• 高速カウント：3チャネル（単相最大80 kHz、AB相最大50 kHz）
• 通信インターフェース：RS232、RS485、X-NETフィールドバス
• 拡張：左側拡張EDおよびBD対応（16点モジュールは非対応）；右側拡張モジュール未対応
