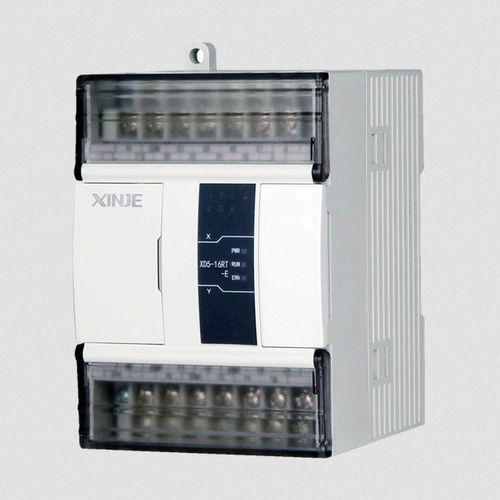

伸長可能入出カード付PLC XD5 series

インパルス出力フィールドバス用RS485

概要
XD5 seriesは標準的なPLC機能を備え、処理速度が向上（XCシリーズ比で約15倍）、内部リソースが拡張され、2〜10チャネルの高速パルス出力を備えたプログラマブルロジックコントローラです。右側拡張モジュール、BD拡張ボード（16点モデルは非対応）、左側ED拡張モジュール、SDカードによる記憶拡張（16点モデル除く）に対応し、さまざまな制御要件に対応します。

基本機能と構成

• プログラム容量：512KB
• 基本命令実行時間：0.02〜0.05 µs
• 最大I/O：592点
• I/Oシーケンシャル制御対応

高速入出力

• 2〜10チャネル 100 kHz パルス出力
• 3〜10チャネル 高速カウント（単相最大 80 kHz、AB相最大 50 kHz）

通信機能

• RS232
• RS485
• X-NET フィールドバス
• USB 高速ダウンロード（最大 12 Mbps）

技術仕様

• プログラム容量：512KB
• 基本命令：0.02〜0.05 µs
• 最大I/O点数：592
• I/Oシーケンシャル制御対応
• 高速パルス出力：2〜10チャネル 100 kHz
• 高速カウント：3〜10チャネル（単相最大 80 kHz、AB相最大 50 kHz）
• 通信ポート：RS232、RS485
• フィールドバス：X-NET
• USB 高速ダウンロード：最大 12 Mbps
• 処理速度：XCシリーズ比 約15倍
• 拡張対応：右側拡張モジュール、BD拡張ボード（16点モデル非対応）、左側ED拡張モジュール
• 記憶拡張：SDカード対応（16点モデル除く）
