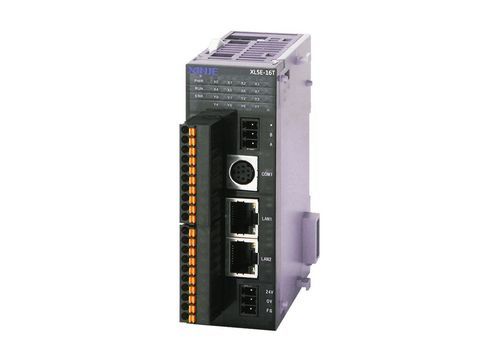

イーサネット・コントローラ XL5E series

概要
XL5Eシリーズは、内部リソースの拡張と複数の通信インターフェースを備えた強化型イーサネットコントローラです。XDMシリーズと比較して処理速度は約2〜3倍で、左右の拡張モジュール接続、シリアルおよびイーサネットインターフェース、最大10チャネルのパルス出力に対応します。

基本機能と構成

• プログラム容量：1MB
• 基本命令実行時間：0.01〜0.03 μs
• 最大I/O：576点
• I/Oのシーケンシャル制御

高速入出力

• パルス出力：2〜10チャネル、最大100 kHz
• 高速カウント：3〜10チャネル（単相最大80K、AB相最大50K）

通信機能

• RS232、RS485、RJ45
• イーサネット通信
• X-NETフィールドバス対応

特長 / 技術仕様

• シリーズ：XL5E series enhanced Ethernet controller
• プログラム容量：1MB
• 基本命令時間：0.01〜0.03 μs
• 最大I/O点数：576
• パルス出力：2〜10 CH、100 kHz
• 高速カウント：3〜10 CH（単相最大80K、AB相最大50K）
• 通信：RS232、RS485、RJ45、Ethernet、X-NETフィールドバス
• 左右の拡張モジュール接続をサポート
