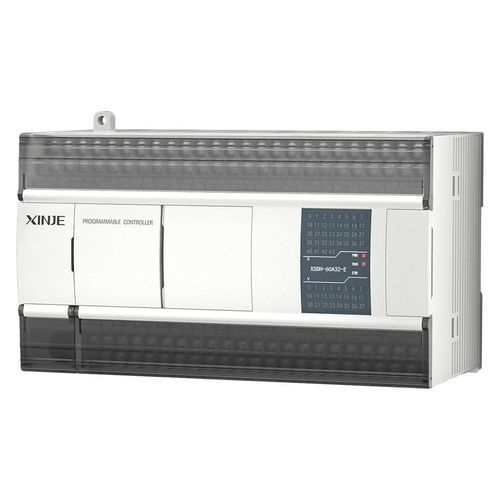

コンパクトPLC XSDH series

イーサーネット経由ModbusEthernetインターフェース付き

概要
コンパクトな筐体に充実した制御機能を備えています。PLCopen プログラミング仕様に対応し、標準の機能ライブラリを参照できるほか、独自のファンクションブロックや命令ライブラリを開発・搭載できます。EtherCAT モーション制御、EtherCAT remote I/O、Ethernet 通信に対応。電子カムを32軸サポートし、オンラインダウンロード機能を備えています。

CODESYSプラットフォームのサポート

• 高機能なPLCソフトウェアプログラミングツール。
• IEC 61131-3 標準に対応。
• 業界向けの豊富なライブラリとカスタムライブラリ開発。
• 主要なフィールドバスのほとんどに対応し、装置間通信を確保。
• サードパーティクライアントと制御システム間のデータ連携を可能にするHMIデバイス向けデータインターフェースを提供。
• OPC UA をサポートし、スマートファクトリーや Industry 4.0 の要件に対応したプラットフォーム横断のデータ伝送を実現。

高度な EtherCAT 制御機能

• 豊富な通信機器対応：分散I/O、サーボドライブ、ステッパードライブ、インバータなど、さまざまな EtherCAT 準拠機器と通信可能。
• マルチ軸モーションバス制御：直線、円弧、スパイラルの補間モードを備えたマルチ軸補間に対応し、一般的なマルチ軸プラットフォームに適合。
• 電子カム：機械式カムを電子カムに置き換え、加工精度の向上と設定の柔軟性を実現。キャッピング機、ピロー包装機、ブロー成形機などに適用可能。

ワンストップ制御システム

• 標準の RJ45 イーサネットポートを搭載し、高速で効率的な通信を実現。
• 複数の産業プロトコルに対応：Modbus-TCP、TCP/IP、UDP、OPC UA、Ethernet/IP、タグ通信。
• オンラインおよびスター配線に対応する柔軟なネットワークトポロジーで配線性に優れる。

追加の製品機能

• PLCopen プログラミング仕様および複数の標準ファンクションライブラリをサポート。
• オンラインダウンロード機能。
• 電子カム 32 軸をサポート。
• EtherCAT モーション制御および EtherCAT remote I/O をサポート。
• HMI デバイス向けデータインターフェースをサポート。

仕様

• モデルシリーズ：XSDH series
• プログラミングプラットフォーム：CODESYS；IEC 61131-3 に対応
• PLCopen：対応（標準ライブラリ参照およびカスタムライブラリの開発が可能）
• モーション制御：EtherCAT モーション制御；マルチ軸補間（直線、円弧、スパイラル）に対応
• 通信：EtherCAT、EtherCAT remote I/O、Ethernet（RJ45）
• プロトコル：Modbus-TCP、TCP/IP、UDP、OPC UA、Ethernet/IP、タグ通信
• 電子カム軸数：32
• オンラインダウンロード：対応
• HMI インターフェース：サードパーティ統合のための HMI データインターフェースを提供
• 代表的な用途：キャッピング機、ピロー包装機、ブロー成形機
