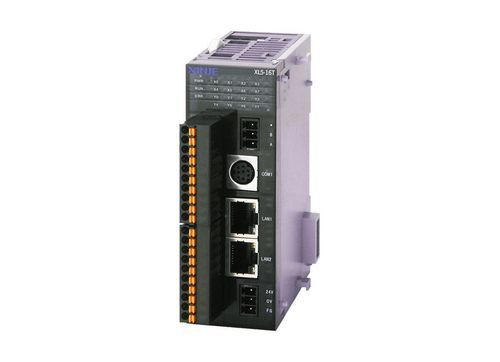

カード形式PLC XL5 series

インパルス出力フィールドバス用RS485

概要
カード型設計で、幅広い産業用制御の要件に対応します。標準PLCの機能に加え、XL5シリーズは処理速度が高速（XCシリーズの約15倍）、内部リソース容量が拡張され、高速パルス出力を備え、右側拡張モジュールおよび左側EDモジュールによる柔軟な拡張が可能です。

製品特長

• 基本機能と構成：プログラム容量512 KB；基本命令実行時間0.02–0.05 μs；最大I/O 576点；I/Oシーケンシャル制御。
• 高速入出力：2–10チャンネル 100 kHz パルス出力（機種により異なる）；3–4チャンネルの高速カウント（単相最大80 kHz、AB相最大50 kHz）。
• 通信：RS232、RS485；X-NETフィールドバス；高速ダウンロード用USBポート（最大12 Mbps）。

仕様

• プログラム容量：512 KB
• 基本命令：0.02–0.05 μs
• 処理速度：約15倍（XCシリーズ比）
• 内部リソース容量：拡張
• 最大I/O：576点
• I/Oシーケンシャル制御
• 高速パルス出力：2–4チャンネル（資料には2–10 CH 100 kHzとも記載）
• 高速カウント：3–4チャンネル（単相最大80 kHz、AB相最大50 kHz）
• 通信：RS232、RS485、X-NETフィールドバス
• USB：高速ダウンロード（最大12 Mbps）
• 拡張：右側拡張モジュールおよび左側EDモジュールをサポート
