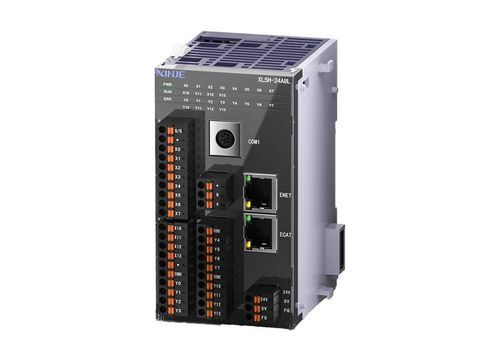

フィールドバス制御装置 XL5H series

概要
XL5Eのほとんどの機能と互換性があり、XL5HシリーズはEtherCATバスに対応し、RS232、RS485、RJ45ポートを備えています。2チャネルのパルス出力、3チャネルの高速カウントを提供し、左右の拡張モジュールの接続に対応します。

基本機能と構成

• プログラム容量：1 MB
• 基本命令実行時間：0.01〜0.05 μs
• 最大入出力点数：536点
• オンラインでのプログラムダウンロードをサポート

モーション制御

• EtherCATバスによる制御
• フォローアップ（同期）機能

高速入出力

• 2チャネル 100 kHz パルス出力
• 3チャネル 高速カウント（単相最大80 kHz、AB相最大50 kHz）

通信機能

• RS232、RS485、RJ45 ポート
• イーサネット通信
• X-NET フィールドバス

仕様

• モデルシリーズ：XL5H
• プログラム容量：1 MB
• 基本命令時間：0.01〜0.05 μs
• 最大入出力点数：536点
• オンラインプログラムダウンロード対応
• モーション制御：EtherCATバス制御、フォローアップ機能
• 高速出力：2 × 100 kHz パルス出力
• 高速カウント：3チャネル（単相最大80 kHz、AB相最大50 kHz）
• 通信ポート：RS232、RS485、RJ45；イーサネット；X-NETフィールドバス
• XL5Eのほとんどの機能と互換
• 左右の拡張モジュールに対応
