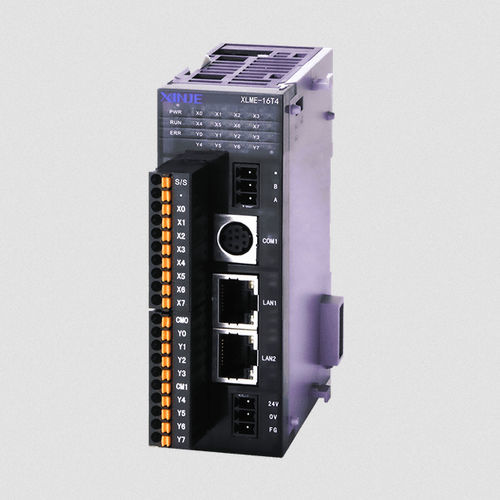

伸長可能入出カード付PLC XLME series

イーサーネット経由フィールドバス用RS485

概要
XLMEシリーズは、産業用オートメーション向けのモーション対応イーサネットコントローラです。XDMシリーズに比べて命令処理が高速で内部リソースが大きく、左右の拡張モジュールに対応し、マルチチャネルのパルス出力を必要とするシステムに適しています。

主な特長

• プログラム容量：1 MB
• 処理速度：基本命令 0.01–0.03 µs（約2～3倍 XDMシリーズ）
• 最大I/O：最大576点
• I/O順次制御対応
• 左右の拡張モジュール対応でシステム拡張が容易

モーション制御

• 直線補間および円弧補間による多軸同期制御
• フォローアップ機能（トラッキング）によるカム・プロファイル処理
• 4～10チャネル、100 kHzのパルス出力対応
• 高速カウント：4～10チャネル（単相最大80 kHz、AB相最大50 kHz）

通信

• RS232、RS485 シリアルポート
• イーサネット用 RJ45 ×2 ポート
• イーサネット通信および X‑NET フィールドバス対応

典型的な用途

• マルチ軸モーションシステム（包装、CNCインデックス、ラベリング）
• 精密なパルスタイミングを必要とする自動組立・搬送ライン
• I/O拡張やフィールドバス接続が必要な機械装置

技術仕様

• シリーズ名：XLME series
• プログラム容量：1 MB
• 処理速度：XDMシリーズの約2～3倍（基本命令 0.01–0.03 µs）
• 内部リソース空間：1M
• 最大I/O：576点
• I/O順次制御対応
• モーション機能：直線補間、円弧補間、フォローアップ機能
• 高速出力：4–10チャネル 100 kHz パルス出力
• 高速カウント：4–10チャネル（単相最大80 kHz、AB相最大50 kHz）
• 通信ポート：RS232、RS485、2 × RJ45
• イーサネット通信および X‑NET フィールドバス対応
• 左右の拡張モジュール対応
• 最大10チャネルのパルス出力に対応
