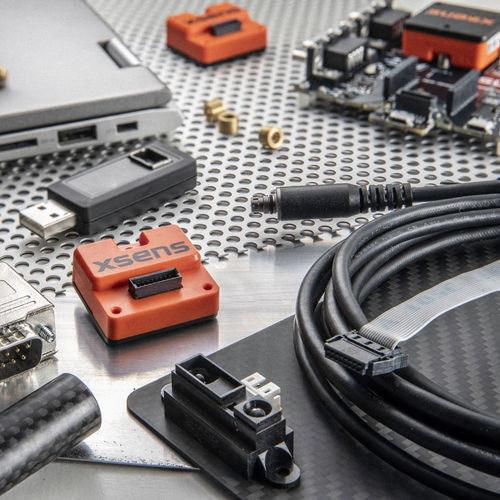

MTi-680は、小型MEMSベースのGNSS/INS製品の最高基準を満たしています。
GNSS/INSの最高水準
MTi-680は、外付けのリアルタイムキネマティック(RTK)GNSS受信機に接続することで、GNSS/INS(全地球航法衛星システム/慣性航法システム)における最高水準を実現します。
スムーズな高周波数
RTK GNSSレシーバーをサポートし、厳しい環境下でもセンチメートルレベルの滑らかな高周波数(400Hz)位置精度を実現します。
ネイティブCAN対応で統合が容易
ヘッダーを下向きにしてPCBに直接取り付ける方法と、通信用のフラットケーブルを使用してスタンドアロンで使用する方法です。
仕様
センサーフュージョン性能
ロール、ピッチ
0.2 deg RMS
ヨー/ヘディング
0.5 deg RMS
ポジション
1 cm + 1 ppm CEP
速度
0.05 m/s RMS
センシングコンポーネント
ジャイロスコープ
標準フルレンジ
2000 deg/s
走行中バイアス安定度
8 deg/h
ノイズ密度
0.007 °/s/√Hz
加速度計
標準フルレンジ
10 g
インランバイアス安定度
10 (x,y) 15 (z) µg
ノイズ密度
60 µg/√Hz
磁力計
オンボード
気圧計
オンボード
GNSS受信機
ブランド
外部(NMEAまたはu-blox、ベータ:SBF/GSOF)
モデル
外部
RTK補正入力
外部
RTCM入力ポート
外部
システム仕様
メカニカル
IP定格(相当)
IP51相当
外形寸法
28 × 31.5 × 13 mm
重量
8.9 g
電気的特性
入力電圧
4.5~24 V
消費電力
<0.5 W
インターフェイス / IO
インターフェース
UART、CAN、RS232
プロトコル
Xbus、ASCII(NMEA)またはCAN
出力周波数
最大2 kHz、400 Hz SDI
---
