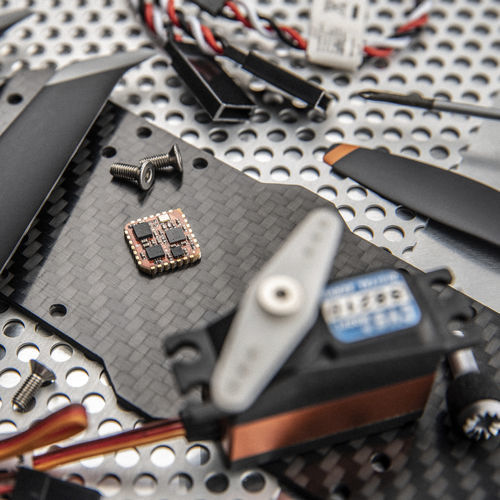

イナーシャ測定センター MTi-2

MTi-2は自己完結型の垂直リファレンス・ユニットである。 校正データ MTi-2は、旋回速度、加速度、磁場の較正データを3Dで提供するセンサーを備えた、自己完結型の垂直基準ユニット（VRU）です。 菱形を形成する4つのキャレットマークのアイコン センサーフュージョンアルゴリズム センサー・フュージョン・アルゴリズムは、重力基準フレームに基づいて3Dオリエンテーション・データを計算します：ドリフトのないロール、ピッチ、正確で参照されないヨー。 産業グレードの最小フォームファクター MTi 1シリーズの一部として、各モジュールのサイズはわずか12.1×12.1mm、重量は1g未満と、この種の製品では最小の部類に入ります。 包括的なオールインワンソリューション 幅広い（組み込み）アプリケーションに適したMTi-2は、MTi 1シリーズの一部です。独自のシステムを設計し、ジャイロスコープ、加速度計、その他のセンサーを個別に組み込む必要がない、包括的なオールインワン・ソリューションです。 仕様 センサーフュージョン性能 ロール、ピッチ 0.5 deg RMS ヨー/ヘディング 参照なし、低ドリフト ポジション ストラップダウン統合（SDI）：あり センシング・コンポーネント ジャイロスコープ 標準フルレンジ 2000 deg/s 走行中バイアス安定度 6 deg/h ノイズ密度 0.003 °/s/√Hz 加速度計 標準フルレンジ 16g インラン・バイアス安定度 40μg ノイズ密度 70 µg/√Hz 磁力計 オンボード システム仕様 メカニカル IP定格（相当） IP00 外形寸法 12.1 × 12.1 × 2.55 mm 重量 0.6 g 電気的特性 入力電圧 2.8～3.6 V 消費電力 <100 mW @ 3 V インターフェイス / IO インターフェース UART、SPI、I²C プロトコル Xbus 出力周波数 最大1 kHz
