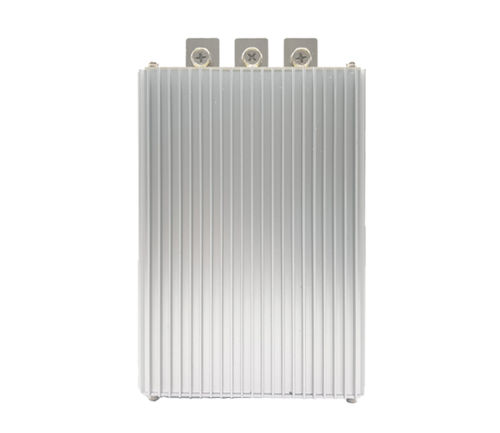

Step-up DC/DC converter

regulatednon-isolatedencapsulated

Short description
Input voltage: DC 12V (9V–20V). Output: DC 28V ±0.25V. Available output currents: 15A, 20A, 30A, 40A. Sizes and weights per model:

• 15A: 108×80×45 mm / 0.9 kg
• 20A: 150×127×63 mm / 1.6 kg
• 30A: 180×127×63 mm / 1.8 kg
• 40A: 220×127×63 mm / 2.3 kg

Features

• Synchronous rectification technology for improved conversion efficiency
• Internal resistance capacitor filter capable of withstanding high temperature
• Organic silicone encapsulation for environmental protection
• On‑chip smart protections: over-temperature and over-current protection
• Shock-, drop-, moisture- and dust-resistant design
• High declared efficiency: up to 96% (typical table value 90%)
• Non-isolated input/output topology
• Ingress protection: IP67 (waterproof)

Attention

• Follow the label for correct installation. Do not reverse polarity: incorrect polarity may damage the module and components.
• Do not connect input and output in reverse; this can cause permanent damage.
• Ensure the load power does not exceed the converter's maximum rated power.

Technical table (summary)
Product name: 12V DC to 28V DC converter
Sizes: 15A – 108×80×45 mm; 20A – 150×127×63 mm; 30A – 180×127×63 mm; 40A – 220×127×63 mm
Output current: 15A / 20A / 30A / 40A
Output power: 420W / 560W / 840W / 1120W
Weight: 0.9 kg / 1.6 kg / 1.8 kg / 2.3 kg
Input voltage: DC 12V (9V–20V)
Output voltage: DC 28V ±0.25V
Conversion efficiency: table value 90% (declared up to 96%)
Over‑temperature protection threshold: 150°C
Operating temperature: -20°C to 85°C
Ingress protection: IP67
Topology: non-isolated input/output

Caractéristiques / spécifications techniques

• Tension d'entrée : DC 12V (9V–20V)
• Tension de sortie : DC 28V ±0.25V
• Courants de sortie disponibles : 15A, 20A, 30A, 40A
• Puissance de sortie : 420W (15A), 560W (20A), 840W (30A), 1120W (40A)
• Dimensions : 15A – 108×80×45 mm; 20A – 150×127×63 mm; 30A – 180×127×63 mm; 40A – 220×127×63 mm
• Masse : 0.9 kg / 1.6 kg / 1.8 kg / 2.3 kg
• Efficacité de conversion : valeur tableau 90% (déclarée jusqu'à 96%)
• Seuil de protection contre la surchauffe : 150°C
• Plage de température de fonctionnement : -20°C à 85°C
• Indice de protection : IP67 (étanche)
• Topologie : entrée/sortie non isolées
• Protections : surtempérature, surcourant (protection intelligente par puce)
• Construction : redressement synchrone, filtre condensateur à résistance interne, encapsulation silicone organique
