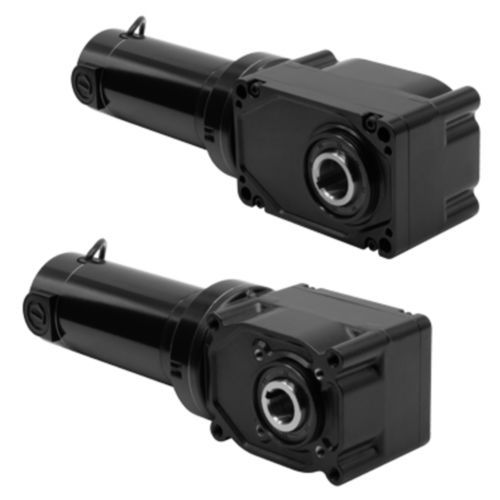

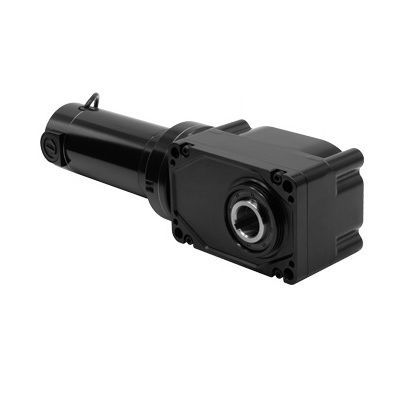

Motorredutor CC 3047

com escovashipoidede eixos ortogonais

Visão geral
O modelo 3047 faz parte da Hypoid Series 33A7 de motorredutores DC em ângulo reto com eixo oco, disponíveis para aplicações em 130V, 24V e 12V. Combina um motor 33A com um trem de engrenagens hipoidal e um eixo oco de 1,25 polegadas para fornecer alto torque de partida e transmissão de potência eficiente em ângulo reto.

Documentação

• Desenhos CAD disponíveis (DWG, STEP)
• Diagrama de fiação disponível
• Ficha de dados de segurança do lubrificante disponível

Características padrão

• As classificações de desempenho dos modelos 24 VDC baseiam-se na operação a partir de alimentação DC.
• O motor 33A fornece alto torque de partida, velocidade ajustável e desempenho previsível em várias condições de operação. TENV. Classe F.
• Diâmetro do furo do eixo oco de 1,25 polegadas.
• Uma tampa plástica do eixo é incluída com cada motorredutor.
• Montagem frontal através de quatro furos roscados ou parafusos passantes.
• Carcaça de engrenagem não ventilada pode ser montada em qualquer orientação. Graxa de alto desempenho. Motorredutores lubrificados para toda a vida.
• Mais eficiente que modelos de engrenagem sem-fim de tamanho semelhante.
• Compatível com encoder com kit opcional de eixo de encoder rosqueável modelo 0964 (modelos padrão/em estoque fornecidos com tampa instalada de fábrica sobre a abertura do eixo).
• Escovas de motor pré-assentadas para desempenho ideal e funcionamento silencioso.
• O eixo oco elimina a necessidade de acoplamentos de eixo e ferragens de montagem adicionais.
• Suportes opcionais de base/pé e kits de eixo opcionais disponíveis.

Acessórios opcionais

• Kit de montagem base para motorredutores de eixo oco 30H3 (modelo 0959)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eixo 30H3 1-1/4 polegada eixo único em aço à prova de fadiga (modelo 0930)
• Kit de eixo para encoder (modelo 0964)
• Kit de caixa de bornes de zincagem para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de bornes métrico de zincagem com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Grande kit de caixa de bornes de zincagem para múltiplos motores e motorredutores em estoque (modelo 0986)

Especificações técnicas

• Modelo: 3047
• Série: Hypoid Series 33A7
• Velocidade (rpm): 10
• Torque nominal (lb-in): 1535
• Tensão nominal (V): 24
• Corrente (A): 14
• Torque de pico (lb-in): 3212
• HP do motor: 1/3
• HP decimal: 0.333
• Razão de transmissão: 240
• Carga radial (lbs): 708
• Comprimento XH (inch): 16.37
• Peso (lbs): 24
• Tipo de produto: 33A7FEPM-30H3
• Diagrama de conexão: 07410101
