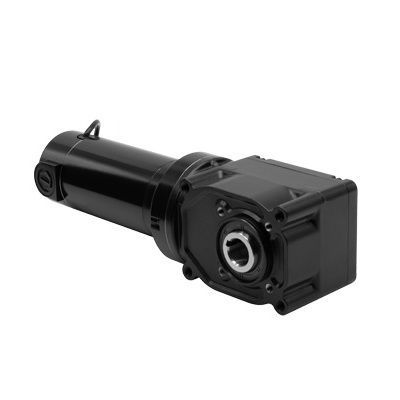

Motorredutor CC Model 3037

com escovasde rosca sem fimde eixos ortogonais

Product
Redutor-motor CC em ângulo com eixo oco série 25H2, modelo 3037. Redutor compacto com eixo oco de 1 inch, tensão nominal 24 VCC e potência 1/3 hp (0,333 HP), velocidade nominal 250 rpm e torque nominal 70 lb-in. Projetado para acoplamento direto sem elementos adicionais em espaços reduzidos.

Available downloads / drawings (site provides)
Desenhos CAD disponíveis em PDF, DWG e STEP; diagrama de ligação disponível (PDF); ficha de segurança do lubrificante disponível (PDF).

Optional accessories

• Kit de montagem de base para redutores 25H2 com eixo oco (modelo 0957)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eixo 25H2 1 inch / eixo único / aço resistente à fadiga (modelo 0929)
• Kit de eixo para encoder (modelo 0964)
• Kit de caixa de terminais fundida para motores e redutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de terminais métrica fundida com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Grande kit de caixa de terminais fundida para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Standard features

• As classificações de desempenho dos modelos 24 VCC baseiam-se na operação a partir de alimentação DC.
• O motor 33A proporciona alto torque de partida, velocidade ajustável e desempenho previsível em várias condições de operação. TENV. Classe F.
• Eixo oco de 1 inch elimina a necessidade de acoplamentos externos.
• Uma tampa de eixo em plástico incluída com cada redutor.
• Fixação frontal por quatro furos roscados ou parafusos passantes.
• Carcaça de engrenagem não ventilada, montagem em qualquer orientação. Graxa de alto desempenho; lubrificação para a vida útil.
• Mais eficiente que modelos de engrenagem sem-fim de tamanho similar.
• Compatível com encoder com kit de eixo para encoder (modelo 0964); modelos padrão fornecidos com cobertura de fábrica sobre a abertura do eixo.
• Escovas do motor préassentadas para desempenho otimizado e operação silenciosa.
• Suportes de base/pe opcional: modelo 0957 para 25H2 e modelo 0959 para 30H3.
• Kits de eixo opcionais: modelo 0929 para 25H2 e 0930 para 30H3.

Availability / Ordering
Quantidade mínima de pedido: 1-25. O preço exibido na web exclui impostos, envio e taxas de manuseio.

Technical specifications

• Speed (rpm): 250
• Rated Torque (lb-in): 70
• Rated Voltage: 24 VDC
• Current (Amps): 14
• Peak Torque (lb-in): 147
• Motor HP: 1/3
• Gear Ratio: 10
• Radial Load (lbs): 342
• Length XH (inch): 14.82
• Weight (lbs): 20
• Product Type: 33A7FEPM-25H2
• HP Decimal: 0.333
• Connection Diagram reference: 07410101
