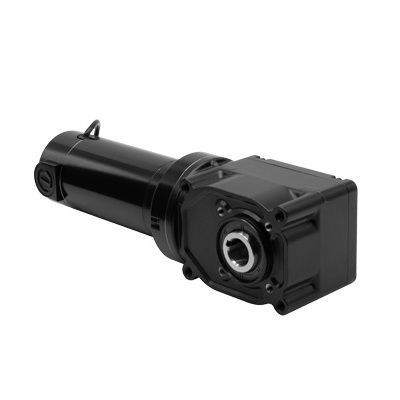

Motorredutor CC 3038

de corrente contínuacom escovashipoide

Visão geral
Desenhos CAD, imagens, características padrão e fichas de segurança estão disponíveis para o Modelo 3038, série 25H2, redutor-motor CC de eixo oco em ângulo reto, projetado para alto torque de partida e montagem versátil.

Especificações

• Velocidade (rpm): 167
• Torque nominal (lb-in): 105
• Torque de pico (lb-in): 220
• Tensão nominal: 24 VCC
• Corrente (A): 14
• HP do motor: 1/3 (0,333 HP)
• Relação de engrenagem: 15
• Carga radial (lbs): 388
• Comprimento XH (in): 14.82
• Peso (lbs): 20
• Tipo de produto: 33A7FEPM-25H2
• Diagrama de ligação: 07410101

Características padrão

• As classificações de desempenho dos modelos 24 VCC baseiam-se em operação a partir de alimentação em corrente contínua.
• O motor 33A fornece alto torque de partida, velocidade ajustável e desempenho previsível em várias condições de operação. TENV. Classe F.
• Eixo oco de 1 polegada (25,4 mm).
• Uma tampa de eixo plástica é incluída com cada redutor-motor.
• Montagem frontal via quatro furos roscados ou parafusos passantes.
• Carcaça da engrenagem sem ventilação, montável em qualquer orientação. Graxa de alto desempenho. Lubrificado para vida útil.
• Mais eficiente que modelos de engrenagem sem-fim de tamanho similar.
• Compatível com encoder com kit de eixo para encoder opcional modelo 0964. (Modelos padrão/stock fornecidos com tampa instalada de fábrica sobre a abertura do eixo).
• Escovas de motor pré-assentadas para desempenho ideal e operação silenciosa.
• O eixo oco elimina a necessidade de acoplamentos de eixo e ferragens de montagem adicionais.
• Suportes de base/pé e kits de eixo opcionais disponíveis.

Acessórios opcionais

• Kit de montagem de base para redutor-motores 25H2 de eixo oco (modelo 0957)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eixo 25H2 1 polegada / eixo simples / aço resistente à fadiga (modelo 0929)
• Kit de eixo para encoder (modelo 0964)
• Kit de caixa de bornes em peça fundida para motores e redutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de bornes métrico em peça fundida com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Grande kit de caixa de bornes em peça fundida para 34R, 42R, 48R, 42R-FX, 33A, 42A motores e redutores (modelo 0986)

Características / especificações técnicas

• Modelo: 3038
• Série: 25H2
• Velocidade (rpm): 167
• Torque nominal: 105 lb-in
• Torque de pico: 220 lb-in
• Tensão nominal: 24 VCC
• Corrente: 14 A
• HP do motor: 1/3 (0,333 HP)
• Relação de engrenagem: 15
• Capacidade de carga radial: 388 lbs
• Comprimento XH: 14,82 in
• Peso: 20 lbs
• Tipo de produto: 33A7FEPM-25H2
• Referência do diagrama de ligação: 07410101
