Motorredutor CC Model 1366

de corrente contínuade eixos ortogonais100 W–500 W

Produto

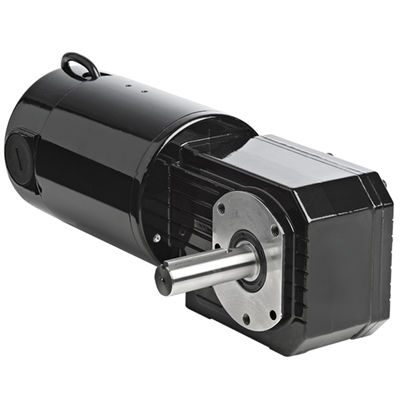

Motorredutor DC em ângulo reto, modelo 1366, Série Metric 42A-GB com relação 280:1, velocidade nominal 6,2 rpm e tensão 180 V DC.

Visão geral
Motorredutor em ângulo reto da Série Metric 42A-GB na configuração do Modelo 1366. As classificações de desempenho mostradas são para modelos de 180 V e baseiam-se no uso com um controlador de velocidade SCR não filtrado (Fator de Forma = 1,6).

Especificações

• Velocidade (rpm): 6,2
• Torque nominal (Nm): 42,8
• Torque nominal (lb-in): 380
• Torque de pico (Nm): 67,5
• Torque de pico (lb-in): 600
• Potência (Watts): 112
• Potência (HP): 1/6
• Volts: 180
• Amperes: 0,85
• Relação de engrenagem: 280
• Carga radial (N): 900
• Carga radial (lbs): 200
• Comprimento XH (mm): 297
• Comprimento XH (inch): 11.69
• Peso (kg): 8,8
• Peso (lbs): 19,5
• Diagrama de conexão: 07410097
• Tipo de produto: 42A5BEPM-GB
• HP Decimal: 0,1492

CAD e Documentação
Desenhos CAD disponíveis para o Modelo 1366 (PDF, DWG, STEP). Diagrama de fiação disponível (referência do diagrama de conexão 07410097). Ficha de dados de segurança referenciada para materiais relacionados.

Acessórios opcionais

• Kit IP-44 para motores 42A (modelo 0978)
• Kit caixa de bornes em alumínio fundido para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit caixa de bornes métrica em alumínio fundido com bloco de bornes para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Grande kit caixa de bornes em alumínio fundido para 34R, 42R, 48R, 42R-FX, motores e motorredutores padrão 33A, 42A (modelo 0986)

Acessórios / Peças (exemplos)
Peças de reposição disponíveis para motores e caixas de engrenagens relacionadas: escova 42A (Número de peça 49200048), tampa de escova 33A/42A (Número de peça 49300034), mola de escova de força constante 33A/42A (Número de peça 57400008).

Características padrão

• As classificações de desempenho dos modelos de 180 V baseiam-se no uso com um controlador de velocidade SCR não filtrado (Fator de Forma = 1,6).

Especificações técnicas

• Velocidade: 6,2 rpm
• Torque nominal: 42,8 Nm (380 lb-in)
• Torque de pico: 67,5 Nm (600 lb-in)
• Potência: 112 W (1/6 HP)
• Tensão: 180 V DC
• Corrente: 0,85 A
• Relação de engrenagem: 280
• Capacidade de carga radial: 900 N (200 lbs)
• Comprimento XH: 297 mm (11,69 in)
• Peso: 8,8 kg (19,5 lbs)
• Referência diagrama de conexão: 07410097
• Tipo de produto: 42A5BEPM-GB
• HP Decimal: 0,1492
