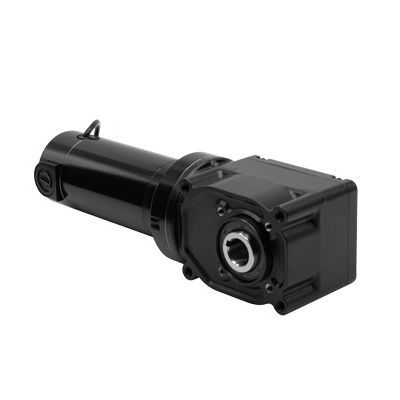

Motorredutor CC 3041

de eixos ortogonaisde eixo vazado100 W–500 W

Produto
Modelo 3041 da série 25H2 — redutor elétrico DC em ângulo reto com eixo oco. Equipado com eixo oco de 1 polegada e carcaça de engrenagem não ventilada, lubrificada para toda a vida. Projetado para aplicações industriais que exigem transmissão de torque compacta em ângulo reto e eliminação de acoplamentos adicionais.

Especificações

• Velocidade (rpm): 63
• Torque nominal (lb-in): 260
• Tensão nominal: 24 VDC
• Corrente (Amps): 14 A
• Torque de pico (lb-in): 542
• Potência do motor: 1/3 HP
• Relação de transmissão: 40
• Carga radial (lbs): 518
• Comprimento XH (inch): 14.82
• Peso (lbs): 20
• Tipo de produto: 33A7FEPM-25H2
• HP decimal: 0.333
• Diagrama de conexão: 07410101

Desenhos CAD

• Download PDF
• Download DWG
• Download STEP

Diagrama de fiação

• Diagrama de fiação disponível (referência 07410101)

Características padrão

• As classificações de desempenho dos modelos 24 VDC baseiam-se na operação a partir de fonte DC.
• O motor 33A fornece alto torque de partida, velocidade ajustável e desempenho previsível em várias condições de operação. TENV. Classe F.
• Eixo oco de 1 polegada elimina a necessidade de acoplamentos adicionais.
• Uma cobertura de eixo em plástico incluída com cada gearmotor (modelos de estoque fornecidos com cobertura instalada de fábrica).
• Montagem frontal via quatro furos roscados ou parafusos passantes para instalação flexível.
• A carcaça não ventilada pode ser montada em qualquer orientação; graxa de alto desempenho e lubrificada para toda a vida.
• Mais eficiente do que modelos com engrenagem tipo worm de tamanho semelhante.
• Compatível com encoder com kit opcional de eixo para encoder rosqueado (modelo 0964).
• Escovas do motor pré-assentadas para desempenho otimizado e operação silenciosa.
• Suportes de base/peças de fixação opcionais disponíveis (modelo 0957 para 25H2).
• Kits de eixo opcionais disponíveis (modelo 0929 para 25H2).

Acessórios opcionais

• Kit de montagem de base para gearmotors de eixo oco 25H2 (modelo 0957)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eixo 25H2 1 polegada / eixo simples / aço resistente à fadiga (modelo 0929)
• Kit de eixo para encoder (modelo 0964)
• Kit de caixa de terminais em alumínio fundido para motores e gearmotors 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit de caixa de terminais métrica em alumínio fundido com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Grande kit de caixa de terminais em alumínio fundido para 34R, 42R, 48R, 42R-FX, 33A, 42A motores e gearmotors de estoque (modelo 0986)

Especificações técnicas

• Velocidade (rpm): 63
• Torque nominal (lb-in): 260
• Tensão nominal: 24 VDC
• Corrente (Amps): 14 A
• Torque de pico (lb-in): 542
• Potência do motor: 1/3 HP
• Relação de transmissão: 40
• Carga radial (lbs): 518
• Comprimento XH (inch): 14.82
• Peso (lbs): 20
• Tipo de produto: 33A7FEPM-25H2
• HP decimal: 0.333
• Referência do diagrama de conexão: 07410101
