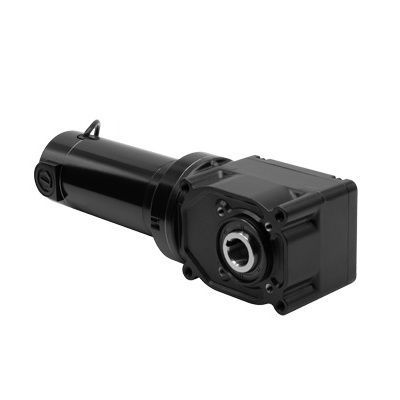

Motorredutor CC 3042

de rosca sem fimde eixos ortogonaisde eixo vazado

Visão geral do produto
Série 25H2 redutor-motor DC em ângulo reto com eixo oco, Modelo 3042. Redutor compacto em ângulo reto com eixo oco de 1 polegada, lubrificado para toda a vida e projetado para múltiplas orientações de montagem. Indicado para aplicações industriais que requerem torque de partida elevado e configuração de acionamento em ângulo reto compacta.

CAD & Documentação

• Desenhos CAD: arquivos PDF, DWG e STEP disponíveis para o Modelo 3042
• Diagrama de ligação disponível (referência do diagrama: 07410101)
• Ficha de Segurança disponível para o lubrificante usado com os redutores Tipo 33A7-25H2 e 33A7-30H3

Recursos padrão

• As classificações de desempenho dos modelos 24 VCC baseiam-se em operação a partir de alimentação DC
• Motor 33A fornece alto torque de partida, velocidade ajustável e desempenho previsível; TENV, Classe de isolamento F
• Eixo oco de 1 polegada (25,4 mm)
• Uma tampa de eixo plástica incluída com cada redutor
• Montagem frontal via quatro furos rosqueados ou parafusos passantes
• Carcaça de engrenagem não ventilada, monta-se em qualquer orientação; graxa de alto desempenho; lubrificado para toda a vida
• Mais eficiente que projetos com engrenagem de rosca sem-fim de tamanho semelhante
• Compatível com encoder com kit de eixo para encoder rosqueável opcional Modelo 0964 (os modelos padrão são fornecidos com tampa instalada de fábrica sobre a abertura do eixo)
• Escovas do motor pré-assentadas para desempenho ideal e operação silenciosa
• Eixo oco elimina a necessidade de acoplamentos de eixo e ferragens extras
• Suportes de base/rodapé opcionais e kits de eixo opcionais disponíveis

Acessórios opcionais (exemplos)

• Kit de montagem em base para redutores 25H2 com eixo oco (Modelo 0957)
• Kit IP-44 para motores 33A (Modelo 0977)
• Kit de eixo 25H2 1 polegada / eixo simples / aço à prova de fadiga (Modelo 0929)
• Kit de eixo para encoder (Modelo 0964)
• Kit de caixa de terminais de alumínio fundido para motores e redutores 33A, 34R, 42A, 42R e 48R (Modelo 0984)
• Kit de caixa de terminais métrico de alumínio fundido com bloco de terminais para 33A, 34R, 42A, 42R e 48R (Modelo 1984)
• Kit de suporte em L para redutores E, F e FX (Modelo 0969)

Especificações técnicas

• Velocidade (rpm): 42
• Torque nominal (lb-in): 390
• Tensão nominal: 24 VCC
• Corrente (A): 14
• Torque de pico (lb-in): 813
• Potência do motor: 1/3 HP
• Relação de engrenagem: 60
• Carga radial (lbs): 575
• Comprimento XH (polegadas): 14.82
• Peso (lbs): 20
• Tipo de produto: 33A7FEPM-25H2
• HP decimal: 0.333
• Referência do diagrama de conexão: 07410101
