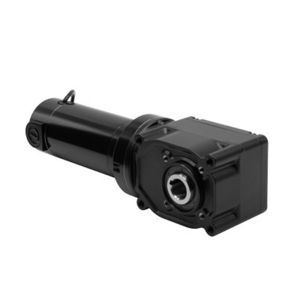

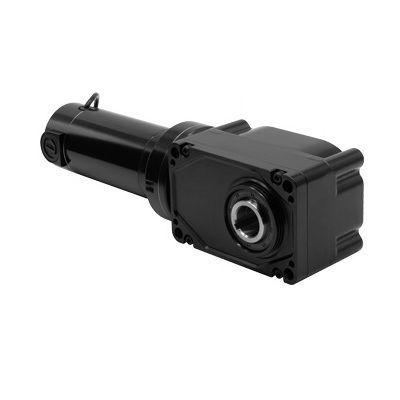

Motorredutor CC Model 3044

com escovashipoidede eixos ortogonais

Produto
Modelo 3044 da série 30H3 de redutores-motores DC de ângulo reto com eixo oco. A página inclui desenhos CAD, imagens, diagramas de fiação e fichas de segurança relevantes para o Modelo 3044.

Downloads disponíveis

• Desenhos CAD: PDF, DWG, STEP (para o Modelo 3044)
• Diagrama de fiação para o diagrama de conexão 07410101
• Ficha de segurança para o lubrificante usado com estes redutores-motores

Características padrão

• As classificações de desempenho dos modelos de 24 VDC baseiam-se na operação com alimentação DC.
• O motor 33A fornece alto torque de partida, velocidade ajustável e desempenho previsível sob várias condições. TENV. Classe F.
• Diâmetro do furo do eixo oco de 1.25 polegadas.
• Uma tampa de eixo em plástico é incluída com cada redutor-motor.
• Montagem frontal via quatro furos rosqueados ou parafusos passantes.
• Carcaça de engrenagem não ventilada, monta-se em qualquer orientação. Graxa de alto desempenho. Lubrificação para toda a vida.
• Mais eficiente que modelos de engrenagem sem-fim de tamanho similar.
• Compatível com encoder mediante kit de eixo encoder rosqueável opcional modelo 0964 (modelos padrão/em estoque fornecidos com tampa instalada em fábrica sobre a abertura do eixo).
• Escovas do motor pré-assentadas para desempenho ótimo e operação silenciosa.
• Eixo oco elimina a necessidade de acoplamentos de eixo e hardware de montagem extra.
• Suportes opcionais de base/pé – modelo 0957 para tipo 25H2, e modelo 0959 para tipo 30H3.
• Kits de eixo opcionais - modelo 0929 para tipo 25H2 e 0930 para tipo 30H3.

Acessórios opcionais (exemplos)

• Kit de montagem de base para redutores-motores 30H3 com eixo oco (modelo 0959)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eixo 30H3 eixo único 1-1/4 polegada aço à prova de fadiga (modelo 0930)
• Kit de eixo para encoder (modelo 0964)
• Kits de caixa de bornes de pressão (vários modelos)

Notas

• Todos os preços exibidos na página estão em dólares americanos; o preço web exclui impostos, frete e taxas de manuseio.
• A quantidade de pedido na página do produto indica 1–25 unidades disponíveis.

Especificações técnicas

• Velocidade (rpm): 21
• Torque nominal (lb-in): 770
• Tensão nominal (V): 24
• Corrente (Amps): 14
• Torque de pico (lb-in): 1606
• Motor HP: 1/3
• Relação de transmissão: 120
• Carga radial (lbs): 708
• Comprimento XH (inch): 16.37
• Peso (lbs): 24
• Tipo de produto: 33A7FEPM-30H3
• HP decimal: 0.333
• Diagrama de conexão: 07410101
