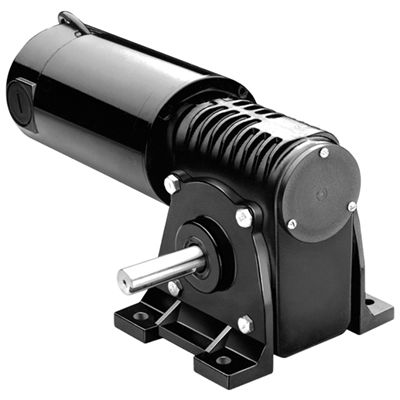

Motorredutor CC Model 4296

de eixos ortogonais100 W–500 W180 V

Visão geral do produto
Modelo 4296 Metric 42A-5H, motorredutor em ângulo reto CC projetado para aplicações industriais de acionamento rotativo que exigem baixo espaço e saída em ângulo reto. Inclui referência de diagrama de conexão e tipo de produto para integração em sistemas de controlo.

Especificações

• Velocidade: 96 rpm
• Torque nominal: 9,2 Nm (81 lb-in)
• Torque de pico: 27,9 Nm (247 lb-in)
• Potência: 141 W (0,2 HP / 1/5 HP)
• Tensão: 180 V CC
• Corrente: 1,0 A
• Relação de redução: 18
• Carga radial: 665 N (150 lbs)
• Comprimento XH: 330 mm (13,0 in)
• Peso: 16 kg (35,5 lbs)
• ID diagrama de conexão: 07410097
• Tipo de produto: 42A7BEPM-5H

Características padrão

• As classificações de desempenho dos modelos de 180 V baseiam-se na utilização com um controlo de velocidade SCR não filtrado (fator de forma = 1,6).

Acessórios opcionais

• Kit IP-44 para motores 42A (modelo 0978)
• Kit caixa de bornes em fundição para motores e motorredutores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit caixa de bornes métrica em fundição com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Grande kit caixa de bornes em fundição para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Especificações técnicas

• Velocidade: 96 rpm
• Torque nominal: 9,2 Nm (81 lb-in)
• Torque de pico: 27,9 Nm (247 lb-in)
• Potência: 141 W (0,2 HP)
• Tensão: 180 V CC
• Corrente: 1,0 A
• Relação de redução: 18
• Carga radial: 665 N (150 lbs)
• Comprimento XH: 330 mm (13,0 in)
• Peso: 16 kg (35,5 lbs)
• Diagrama de conexão: 07410097
• Tipo de produto: 42A7BEPM-5H
