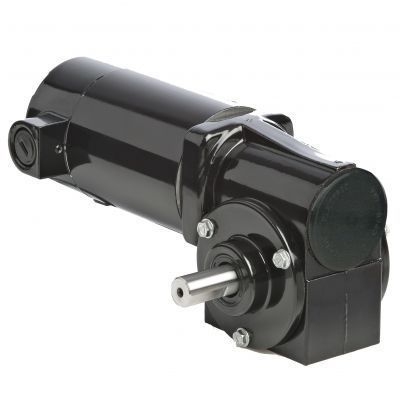

Motorredutor CC Model 1094

de corrente contínuacom escovasde eixos ortogonais

Produto
O Modelo 1094 é um motorredutor DC em ângulo reto da série Metric 24A-3F fabricado pela Bodine Electric Company. A ficha inclui especificações técnicas, desenhos CAD, diagrama de fiação, referências de folha de segurança, acessórios opcionais e controlos/peças de reposição compatíveis para integração industrial.

Especificações técnicas

• Velocidade: 172 rpm
• Torque nominal: 0,6 Nm (5,3 lb-in)
• Torque de pico: 3,0 Nm (26 lb-in)
• Potência: 23 W (1/32 HP)
• Tensão: 180 V DC
• Corrente: 0,18 A
• Relação de engrenagem: 10
• Carga radial: 180 N (40 lbs)
• Comprimento XH: 189 mm (7,4 in)
• Peso: 2,4 kg (5,3 lbs)
• Referência do diagrama de ligação: 07410097
• Código do tipo de produto: 24A4BEPM-3F

Características padrão

• As classificações de desempenho dos modelos de 180 V baseiam-se na utilização com um controlo de velocidade SCR não filtrado (factor de forma = 1,6).

Recursos CAD / desenho

• Desenhos CAD disponíveis nos formatos PDF, DWG e STEP para o Modelo 1094.
• Diagrama de fiação referenciado (07410097).
• Ficha de dados de segurança (SDS) referenciada para lubrificantes associados.

Acessórios opcionais

• Kit IP-44 para motores 24A (modelo 0976) disponível como opção.

Controlo e peças compatíveis

• Controlos de velocidade DC SCR não filtrados compatíveis e exemplos de controlos listados.
• Peças de substituição para a série 24A: escovas, tampas de escova, molas e outros itens de manutenção.
