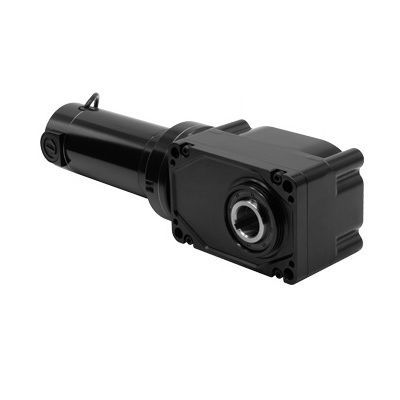

Motorredutor CC 3043

de corrente contínuacom escovashipoide

Produto
Motorredutor DC de eixo oco em ângulo reto Série 30H3. O modelo 3043 é um motorredutor de eixo oco 24 VDC projetado para montagem em ângulo reto e aplicações que exigem alto torque de arranque.

Especificações (tabela)

• Velocidade (rpm): 31
• Torque nominal (lb-in): 510
• Tensão nominal (V): 24
• Corrente (A): 14
• Torque de pico (lb-in): 1071
• Potência do motor: 1/3 HP
• Relação de engrenagem: 80:1
• Carga radial (lbs): 696
• Comprimento XH (in): 16.37
• Peso (lbs): 24
• Tipo de produto: 33A7FEPM-30H3
• Diagrama de conexão: 07410101

Características padrão

• As classificações de desempenho dos modelos 24 VDC baseiam-se na operação a partir de alimentação DC.
• Motor 33A fornece alto torque de partida, velocidade ajustável e desempenho previsível; TENV, Classe F.
• Tamanho do furo do eixo oco: 1,25 polegadas.
• Uma tampa de eixo plástica é fornecida com cada motorredutor.
• Montagem frontal via quatro furos roscados ou parafusos passantes.
• Carcaça de engrenagem não ventilada, pode ser montada em qualquer orientação; graxa de alto desempenho, lubrificado para a vida útil.
• Mais eficiente que modelos de engrenagem de verme de tamanho semelhante.
• Compatível com encoder com kit de eixo de encoder rosqueado opcional modelo 0964 (modelos padrão fornecidos com tampa de fábrica sobre a abertura do eixo).
• Escovas do motor pré-assentadas para desempenho otimizado e operação silenciosa.
• Eixo oco elimina a necessidade de acoplamentos e ferragens de montagem extras.

Recursos disponíveis
Desenhos CAD (PDF/DWG/STEP) e diagrama de fiação estão disponíveis para este modelo. Ficha de dados de segurança do lubrificante associado é referenciada.

Acessórios opcionais e peças relacionadas

• Kit de montagem base para motorredutores eixo oco 30H3 (modelo 0959).
• Kit IP-44 para motores 33A (modelo 0977).
• Kit de eixo 30H3 eixo único 1-1/4 polegadas em aço resistente à fadiga (modelo 0930).
• Kit de eixo para encoder (modelo 0964).
• Kits de caixa de bornes em alumínio fundido (modelos 0984, 1984, 0986) para vários motores/motorredutores.

Especificações técnicas

• Modelo: 3043
• Série: 30H3
• Tipo: motorredutor DC eixo oco ângulo reto
• Tensão nominal: 24 VDC
• Velocidade: 31 rpm
• Torque nominal: 510 lb-in
• Torque de pico: 1071 lb-in
• Potência do motor: 1/3 HP (0,333 HP)
• Relação: 80:1
• Corrente nominal: 14 A
• Capacidade de carga radial: 696 lbs
• Comprimento XH: 16.37 in
• Peso: 24 lbs
• Tamanho do furo do eixo oco: 1.25 in
• Código do tipo de produto: 33A7FEPM-30H3
• Referência do diagrama de conexão: 07410101
• Lubrificação: graxa de alto desempenho, lubrificada para a vida
• Montagem: montagem frontal via quatro furos roscados ou parafusos passantes; carcaça não ventilada montável em qualquer orientação
• Compatibilidade com encoder: kit de eixo de encoder opcional modelo 0964
