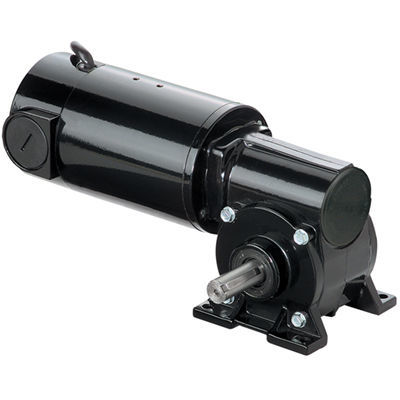

Motorredutor CC Model 6240

de rosca sem fimde eixos ortogonais50 W–100 W

Visão geral
Modelo 6240, série Metric 33A-5F, redutor-motor angular DC para aplicações industriais que exigem transmissão angular compacta. Alimentação nominal 180 V DC, velocidade de saída 345 rpm e relação 5:1.

Especificações principais

• Velocidade: 345 rpm
• Torque nominal: 1,0 Nm (8,9 lb-in)
• Torque de pico: 3,2 Nm (28 lb-in)
• Potência: 54 W (1/14 HP, HPDecimal 0.0714)
• Tensão: 180 V DC
• Corrente: 0,41 A
• Relação de transmissão: 5
• Capacidade de carga radial: 335 N (80 lbs)
• Comprimento XH: 263 mm (10,35 in)
• Peso: 7,6 kg (16,8 lbs)

Características padrão

• Roscas de montagem métricas e dimensões do eixo de transmissão métricas.
• Motor 33A que fornece alto torque de partida e características de velocidade ajustáveis.
• Selos labiais industriais nos eixos do motor e de saída para resistência a contaminantes.
• Bucha de bronze no eixo de saída para redução de ruído.
• Engrenagem lubrificada permanentemente com óleo para vida útil prolongada.
• Engrenagem de bronze para maior capacidade a cargas de choque.
• Fuso sem-fim endurecido e retificado para durabilidade e resistência.
• As classificações de desempenho dos modelos de 180 V baseiam-se em uso com controle de velocidade SCR não filtrado (Fator de Forma = 1,6).

Acessórios opcionais

• Kit caixa de terminais em die cast para motores e redutores 33A, 34R, 42A, 42R e 48R [modelo 0984]
• Kit caixa de terminais métrica em die cast com bloco de terminais para 33A, 34R, 42A, 42R e 48R [modelo 1984]
• Kit IP-44 para motores 33A [modelo 0977]
• Grande kit caixa de terminais em die cast para 34R, 42R, 48R, 42R-FX, 33A, 42A [modelo 0986]

Downloads
Desenhos CAD disponíveis em PDF, DWG e STEP (arquivos específicos na página do produto). Diagrama de ligação disponível (ID 07410097).

Especificações técnicas

• Modelo: Model 6240
• Série: Metric 33A-5F
• Velocidade: 345 rpm
• Torque nominal: 1,0 Nm (8,9 lb-in)
• Torque de pico: 3,2 Nm (28 lb-in)
• Potência: 54 W (1/14 HP, HPDecimal 0.0714)
• Tensão: 180 V DC
• Corrente: 0,41 A
• Relação de transmissão: 5
• Capacidade de carga radial: 335 N (80 lbs)
• Comprimento XH: 263 mm (10,35 in)
• Peso: 7,6 kg (16,8 lbs)
• Referência do diagrama de ligação: 07410097
• Código tipo do produto: 33A5BEPM-5F
