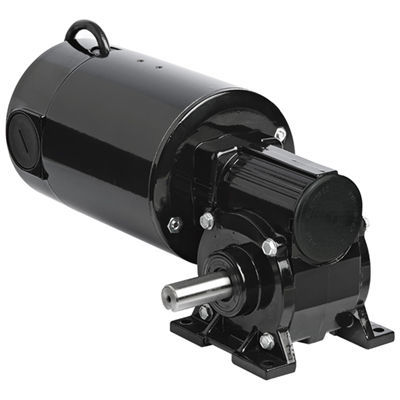

Motorredutor CC Model 4236

de corrente contínuade eixos ortogonais100 W–500 W

Visão geral do produto
O Modelo 4236 é um redutor-motor DC em ângulo reto da série Metric 42A-5N. Fornece velocidade nominal de 85 rpm, torque nominal de 6,2 Nm e torque de pico até 20,0 Nm. Arquivos CAD e recursos de fiação estão disponíveis para integração e instalação.

Especificações

• Modelo: 4236
• Série: Metric 42A-5N
• Velocidade: 85 rpm
• Torque nominal: 6,2 Nm (55 lb-in)
• Torque de pico: 20,0 Nm (177 lb-in)
• Potência: 121 W (0,1666 CV)
• Tensão: 180 V CC
• Corrente: 0,85 A
• Relação de engrenagem: 20:1
• Capacidade de carga radial: 530 N (120 lbs)
• Comprimento XH: 263 mm (10,35 in)
• Peso: 7,6 kg (16,8 lbs)
• ID diagrama de conexão: 07410097
• Código tipo produto: 42A5BEPM-5N

Desenhos CAD

• Folha informativa (PDF)
• Arquivo de desenho (DWG)
• Modelo 3D (STEP)

Diagrama de ligação

• Referência: 07410097 (para download)

Fichas de dados de segurança

• Ficha de segurança de material ExxonMobil (SDS relacionada ao produto)

Acessórios opcionais

• Kit IP-44 para motores 42A (modelo 0978)
• Kit caixa de terminais usinada por injeção para 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit caixa de terminais métrica em fundição com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Grande kit de caixa de terminais em fundição para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Características padrão

• As classificações de desempenho dos modelos 180V baseiam-se no uso com um controle de velocidade SCR não filtrado (Fator de forma = 1,6).

Especificações técnicas

• Velocidade: 85 rpm
• Torque nominal: 6,2 Nm (55 lb-in)
• Torque de pico: 20,0 Nm (177 lb-in)
• Potência: 121 W (1/6 CV)
• Tensão: 180 V CC
• Corrente: 0,85 A
• Relação de engrenagem: 20:1
• Capacidade de carga radial: 530 N (120 lbs)
• Comprimento XH: 263 mm / 10,35 in
• Peso: 7,6 kg / 16,8 lbs
