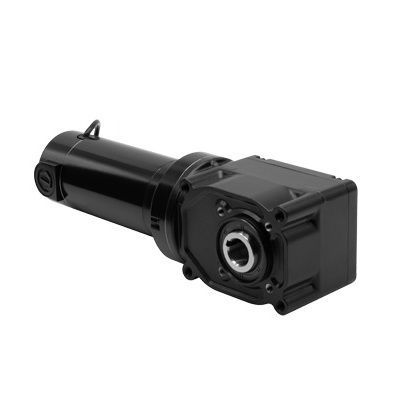

Motorredutor CC Model 3036

com escovashipoidede eixos ortogonais

Visão geral
O modelo 3036 da série 25H2 é um motorredutor CC em ângulo reto com eixo oco de 24 V, proporcionando ocupação compacta, alto torque de arranque e carcaça de engrenagem não ventilada. Desenhos CAD, imagens e especificações completas estão disponíveis para integração de sistema e planeamento de instalação.

Características padrão

• As classificações de desempenho para versões 24 VDC baseiam-se na operação em corrente contínua.
• O motor 33A fornece alto torque de partida, velocidade ajustável e desempenho previsível; TENV, isolamento Classe F.
• Eixo oco de 1 in que elimina a necessidade de acoplamentos externos e reduz o hardware de montagem.
• Uma tampa de eixo em plástico é fornecida com cada motorredutor (modelos padrão/em stock fornecidos com tampa instalada de fábrica sobre a abertura do eixo).
• Montagem frontal através de quatro furos roscados ou parafusos passantes para instalação flexível.
• Carcaça não ventilada montável em qualquer orientação; lubrificação vitalícia com graxa de alto desempenho.
• Mais eficiente do que modelos de engrenagem de rosca sem-fim de tamanho semelhante.
• Compatível com encoder com kit opcional de eixo para encoder rosqueável modelo 0964.
• Escovas do motor pré-assentadas para desempenho consistente e operação silenciosa.
• Kits de base/suporte e kits de eixo opcionais (modelo 0957 para 25H2; 0959 para 30H3; kits de eixo 0929 para 25H2; 0930 para 30H3).

Acessórios opcionais

• Kit de montagem base para motorredutores de eixo oco 25H2 (modelo 0957)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eixo 25H2 1-inch / eixo único / aço à prova de fadiga (modelo 0929)
• Kit de eixo para encoder (modelo 0964)
• Caixa de terminais em ligadura para 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Caixa de terminais métrica em ligadura com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Grande caixa de terminais em ligadura para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Transferências

• Desenhos CAD: PDF, DWG, STEP disponíveis para o Modelo 3036.
• Diagrama de ligação: diagrama referido como 07410101 (PDF transferível).
• Fichas de dados de segurança: SDS de lubrificante referenciado para 33A7 / 25H2 e 33A7-30H3.

Especificações técnicas

• Modelo: Model 3036
• Série: 25H2 Series DC Right Angle Hollow Shaft Gearmotors
• Velocidade (rpm): 500
• Torque nominal (lb-in): 35
• Torque de pico (lb-in): 73
• Tensão nominal (V): 24
• Corrente (Amps): 14
• Motor HP: 1/3
• HP decimal: 0.333
• Relação de engrenagem: 5
• Carga radial (lbs): 277
• Comprimento XH (inch): 14.82
• Peso (lbs): 20
• Tipo de produto: 33A7FEPM-25H2
• Diagrama de ligação: 07410101
