Motorredutor CC 3039

de rosca sem fimde eixos ortogonaisde eixo vazado

Visão geral do produto

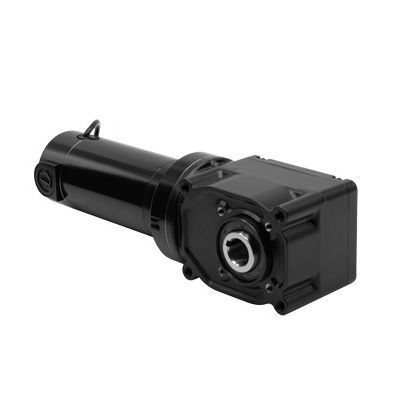

Modelo 3039 da série 25H2 — redutor-motor DC com eixo oco em ângulo reto. Unidade compacta com eixo oco de 1 in para acoplamento direto em aplicações industriais.

Especificações principais

• Velocidade: 125 rpm
• Torque nominal: 140 lb·in
• Torque de pico: 293 lb·in
• Tensão nominal: 24 VDC
• Corrente: 14 A
• Potência do motor: 1/3 HP (0,333 HP)
• Relação de engrenagem: 20:1
• Capacidade de carga radial: 419 lbs
• Diâmetro do eixo oco: 1 in (25,4 mm)
• Comprimento XH: 14,82 in
• Peso: 20 lbs
• Tipo de produto: 33A7FEPM-25H2
• Diagrama de ligação: 07410101

Desenhos CAD

• Baixar PDF
• Baixar DWG
• Baixar STEP

Diagrama de fiação

• Baixar PDF (Diagrama de fiação 07410101)

Fichas de dados de segurança

• SDS - Ficha de segurança do lubrificante para redutores-motores tipo 33A7-25H2 e 33A7-30H3

Acessórios opcionais

• Kit de montagem de base para redutores-motores de eixo oco 25H2 (modelo 0957)
• Kit IP-44 para motores 33A (modelo 0977)
• Kit de eixo 25H2 1 in / eixo simples / aço resistente à fadiga (modelo 0929)
• Kit de eixo para encoder (modelo 0964)
• Kit caixa de bornes em liga para motores e redutores-motores 33A, 34R, 42A, 42R e 48R (modelo 0984)
• Kit caixa de bornes métrico em liga com bloco de terminais para 33A, 34R, 42A, 42R e 48R (modelo 1984)
• Grande kit caixa de bornes em liga para 34R, 42R, 48R, 42R-FX, 33A, 42A (modelo 0986)

Controles compatíveis

• 0788
• 0789

Características padrão

• As classificações de desempenho dos modelos 24 VDC baseiam-se na operação a partir de alimentação DC.
• Motor 33A: alto torque de partida, velocidade ajustável e desempenho previsível em diversas condições de operação. TENV. Classe F.
• Eixo oco de 1 in para acionamento direto sem acoplamentos.
• Uma tampa plástica de eixo incluída com cada redutor-motor.
• Montagem frontal por quatro furos roscados ou parafusos passantes.
• Carcaça de engrenagem não ventilada, montável em qualquer orientação; graxa de alto desempenho preenchida em fábrica e lubrificação para toda a vida útil.
• Mais eficiente do que unidades de engrenagem helicoidal de tamanho similar.
• Compatível com encoder com o kit de eixo de encoder rosqueável opcional modelo 0964; unidades padrão fornecidas com tampa sobre a abertura do eixo.
• Escovas do motor pré-assentadas para desempenho otimizado e operação silenciosa.
• Suportes de base/pé opcionais (modelo 0957 para tipo 25H2, modelo 0959 para tipo 30H3).
• Kits de eixo opcionais disponíveis (modelo 0929 para tipo 25H2, modelo 0930 para tipo 30H3).

Especificações técnicas

• Velocidade (rpm): 125
• Torque nominal (lb-in): 140
• Tensão nominal: 24 VDC
• Corrente (A): 14
• Torque de pico (lb-in): 293
• Potência do motor: 1/3 (decimal HP: 0,333)
• Relação de engrenagem: 20
• Carga radial (lbs): 419
• Comprimento XH (inch): 14,82
• Peso (lbs): 20
• Tipo de produto: 33A7FEPM-25H2
• Diagrama de conexão: 07410101
