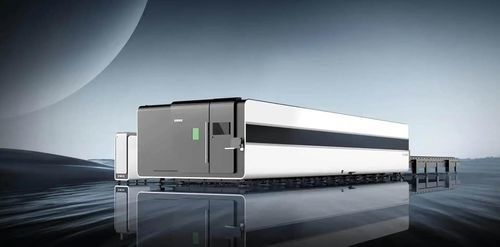

Máquina de corte a laser de fibra LF4020GH

para açopara chapas grossaspara chapas metálicas

Visão geral do produto
Cortadora laser de fibra grande formato LF4020GH da série GH. Solução de 8 kW a 60 kW para processamento de chapas longas e grossas até 12 m em uma única passada, projetada para corte industrial de chapas pesadas e componentes de grande porte.

Capacidade aprimorada para chapas grossas
Capaz de cortar chapas inteiras com até 12 m de comprimento em uma única passada. Desempenho dinâmico melhorado proporciona maior velocidade de corte e maior capacidade em materiais grossos.

Leito soldado por mortisa e rebite
O leito é construído com chapas de aço superpesadas soldadas por mortisa e rebite, recozimento para alívio de tensões, nervuras internas de reforço e suporte de tubo transversal, garantindo alta rigidez e estabilidade a longo prazo.

Estrutura de exaustão matricial
Sistema de exaustão de fumaça independente em fileira dupla e multi-linhas com partições de alta vedação que filtra efetivamente gases, fumaça e poeira, melhorando o desempenho ambiental do processo produtivo.

Sistema bus e motor bus
Sistema EtherCAT com motores bus que permite ajustes em tempo real, coordenação eficiente e implantação simplificada.

Funções principais

• Correção DA da pressão do ar — Garante que a pressão do gás auxiliar alcance com precisão o valor definido.
• Retração inteligente da cabeça — Ajusta automaticamente a pressão de retração para um movimento suave.
• Remoção de escória na perfuração — Remoção rápida de escória após perfuração para melhorar qualidade e produtividade.
• Micro-junções sem vestígios — Pontos de conexão mínimos para corte em lote sem marcas visíveis.
• Anti-colisão visual — Detecção por visão que interrompe o corte quando pessoal entra na área de processamento e emite alertas para proteger a segurança da máquina.
• Substituição automática de bicos — Troca automática de bicos para suportar processamento automatizado contínuo.

Exibição de amostras e aplicações
Imagens de amostras e ilustrações de aplicações industriais fornecidas para demonstrar exemplos de processamento e casos de uso típicos em construção naval, estruturas de aço, máquinas agrícolas e equipamentos pesados.

Parâmetros técnicos
Modelos: LF4020GH | LF6025GH | LF12025GH
Área de trabalho: 4050 mm × 2030 mm | 6050 mm × 2530 mm | 12500 mm × 2550 mm
Potência laser (opcional): 60000W/40000W/30000W/20000W/15000W/12000W/8000W
Dimensões: 11320 × 3690 × 2860 mm | 15554 × 4345 × 2705 mm | 27980 × 4345 × 2705 mm
Precisão de posicionamento X/Y: ±0.03 mm
Precisão de repetição X/Y: ±0.02 mm
Velocidade máxima: 150–220 m/min
Aceleração máxima: 1.5G–2.5G

Características / especificações técnicas

• Modelo: LF4020GH
• Série: GH Series
• Área de trabalho: 4050 mm × 2030 mm
• Potência laser opcional: 8 kW a 60 kW (8000W/12000W/15000W/20000W/30000W/40000W/60000W)
• Dimensões da máquina: 11320 × 3690 × 2860 mm
• Precisão de posicionamento X/Y: ±0.03 mm; repetibilidade: ±0.02 mm
• Velocidade máxima: 150–220 m/min; aceleração máxima: 1.5G–2.5G
• Construção do leito: aço superpesado soldado por mortisa e rebite, recozido com nervuras internas de reforço
• Exaustão: exaustão de fumaça particionada, fileira dupla multi-linhas com alta vedação
• Controle: sistema EtherCAT com motores bus para ajuste em tempo real
• Funções automatizadas: correção DA de pressão de ar, retração inteligente da cabeça, remoção de escória, micro-junções sem vestígios, anti-colisão visual, troca automática de bicos
