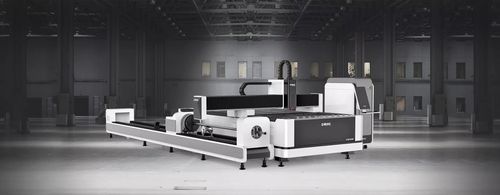

Máquina de corte a laser de fibra LF3015CNR

para alumíniopara aço inoxidávelpara chapas

Visão geral do produto
O LF3015CNR é uma máquina CNC de corte a laser de fibra de uso duplo, projetada para cortar chapas metálicas e tubos. O design integrado chapa‑e‑tubo reduz a área ocupada e aumenta a produtividade na produção industrial.

Portal de alumínio aeronáutico 3ª geração
Fabricado segundo padrões aeronáuticos por extrusão sob prensa de 4300 t e tratamento de envelhecimento até resistência equivalente a 6061 T6. O portal de alumínio proporciona boa tenacidade, baixo peso, resistência à corrosão e melhor desempenho dinâmico.

Uso duplo e economia de espaço
O LF3015CNR permite corte de chapas e tubos na mesma célula, reduzindo o espaço necessário em comparação com máquinas separadas e otimizando o fluxo de trabalho.

Design das garras
Garras elétricas em ambos os lados com centralização automática. Faixa de ajuste diagonal: 20–200 mm para retenção tubular segura e repetível.

Suporte tubular automático segmentado
Suportes tubulares inteligentes e segmentados evitam deformações ao cortar trechos longos e mantêm a concentricidade durante o processo.

Focalização automática (sem operação manual)

• Sem focalização manual — Controle da lente por software possibilita perfuração e corte automáticos em diversas espessuras de chapa.
• Ampla faixa de ajuste — Faixa de foco −10 mm a +10 mm, resolução 0,01 mm; adequado para espessuras de chapa de 0 a 20 mm.
• Maior vida útil — Lentes colimadoras e de foco com dissipadores refrigerados a água para reduzir a temperatura da cabeça de corte.

Base soldada em tubos retangulares segmentados
A base adota uma estrutura metálica tipo colmeia de grau aeronáutico, montada com múltiplos tubos retangulares e reforços internos para alta rigidez, resistência à tração e estabilidade dos trilhos de guia.

• Alta resistência estrutural e estabilidade para resistir à deformação ao longo do tempo
• Espessura da parede do tubo retangular: 10 mm; peso aproximado da base: 4500 kg

Transmissão e precisão
Componentes de acionamento de precisão incluem cremalheiras YYC, motores Yaskawa e redutores Motoreducer. Precisão de reposicionamento repetível: ±0,02 mm; aceleração máxima até 1,5 G para corte em alta velocidade e longa vida útil.

Aplicações industriais
Projetada para processamento integrado de chapas e tubos. Setores típicos: componentes para petróleo e tubulação, estruturas de equipamentos de ginástica, fabricação automotiva, gabinetes elétricos e fabricação de peças em metal fino.
Materiais e espessuras indicativos: chapas/tubos de aço carbono 0,5–5 mm, chapas de aço inoxidável 0,5–2,5 mm, aço galvanizado e eletrozincado, aço silício; faixa de diâmetro de tubos: 20–220 mm.

Parâmetros técnicos / especificações

• Modelo: LF3015CNR
• Opções de potência do laser: 1000 W, 2000 W, 3000 W, 4000 W, 6000 W, 8000 W, 12000 W (opcional)
• Dimensões totais: 9250 × 4500 × 2300 mm
• Área de trabalho (chapa): 3050 × 1530 mm
• Precisão de reposicionamento repetível: ±0,02 mm
• Velocidade máxima de deslocamento: 100 m/min
• Aceleração máxima: 1,5 G
• Tensão/Frequência: 380 V / 50 Hz ou 60 Hz, 60 A
• Faixa de focalização automática: −10 mm a +10 mm, precisão 0,01 mm
• Espessura de chapa adequada: aço carbono 0,5–5 mm; aço inoxidável 0,5–2,5 mm
• Faixa de diâmetro de tubos: 20–220 mm
• Base: base soldada em tubos retangulares segmentados, espessura parede tubo retangular 10 mm, peso aproximado 4500 kg
