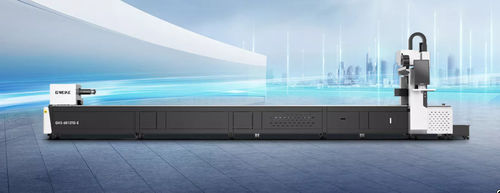

Máquina de corte a laser TG-E

para metaisde tubospara aplicações médicas

Visão geral
A série TG-E, máquina de corte a laser de tubos com deslocamento de mandril frontal, é projetada para corte de tubos eficiente e com economia de espaço, oferecendo fixação estável e redução do comprimento de retalho. O deslocamento do mandril frontal permite processar retalhos ultracurtos para tubos de qualquer comprimento (retalho mínimo até 30 mm). O corte final é realizado com fixação por duplo mandril para maior estabilidade.

Principais características

• Mandril frontal deslocado para processamento de retalhos ultracurtos (retalho mínimo até 30 mm)
• Fixação por duplo mandril para cortes finais estáveis
• Design altamente integrado: armário elétrico, fonte laser e sistema pneumático integrados na base da máquina para reduzir a área ocupada em ~30%
• Sistema de barramento inteligente que suporta funções como corte em voo e operação sem desenho
• Opções de mandril pneumático de alto desempenho (120/160)

Aplicações
Mobilier de escritório, dispositivos médicos, equipamentos de fitness, ferragens e louças sanitárias, guarda-corpos, indústria de tubulações e setores relacionados.

Parâmetros técnicos (tabela)
6012 TG-E Series | 6016 TG-E Series
Potência do laser: 1500 W / 3000 W | 1500 W / 3000 W
Faixa de fixação: Φ10–Φ120 mm; quadrado: 10×10–120×120 mm | Φ10–Φ160 mm; quadrado: 10×10–160×160 mm
Velocidade máxima de rotação: 140 rpm | 140 rpm
Comprimento de corte efetivo do tubo: 6500 mm | 6500 mm
Capacidade máxima por tubo: 80 kg | 80 kg
Design de mandril de alto desempenho: 120 mandris pneumáticos | 160 mandris pneumáticos

Especificações técnicas

• Série: TG-E Series (6012, 6016)
• Opções de potência do laser: 1500 W ou 3000 W
• Faixa de fixação (6012): Φ10–Φ120 mm; quadrado: 10×10–120×120 mm
• Faixa de fixação (6016): Φ10–Φ160 mm; quadrado: 10×10–160×160 mm
• Velocidade máxima de rotação: 140 rpm
• Comprimento de corte efetivo do tubo: 6500 mm
• Capacidade máxima por tubo: 80 kg
• Opções de mandris pneumáticos: 120 (6012) / 160 (6016)
