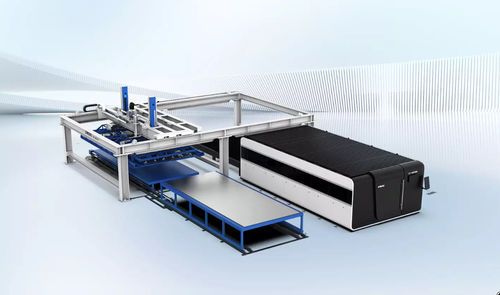

Máquina de corte a laser de fibra GAS

para metaispara chapaspara placas

Visão geral
A cortadora a laser de fibra GAS SERIES é projetada para processamento industrial de chapas em grande escala. Oferece formato extra grande (até 6000×2500 mm), elevada capacidade de carga e fluxo automatizado que combina carregamento por sucção a vácuo, corte a laser e descarregamento dentado. A estrutura de pórtico modular permite configurações escaláveis (1→2 ou 1→N) e a deteção inteligente protege as chapas de riscos durante a manipulação.

Principais características

• Formato super grande e maior capacidade de carga: área de trabalho até 6000×2500 mm, capacidade até 3 t.
• Alta automatização: carregamento automático por sucção, corte a laser e descarregamento dentado para operação estável e contínua.
• Design do quadro de pórtico modular: secções modulares para montagem rápida e layouts flexíveis 1→2 ou 1→N.
• Deteção inteligente e proteção do material: carregamento por chapa única com sensores para evitar riscos.

Aplicações

• Fabricação automotiva
• Produção de móveis de escritório
• Indústria elétrica
• Fabricação de chassis e painéis
• Fabricação de elevadores
• Produção de utensílios de cozinha
• Revestimentos e fachadas decorativas
• Fabricação mecânica
• Indústria de moldes
• Componentes para transporte ferroviário
• Componentes para equipamentos médicos

Parâmetros técnicos
Tamanho máximo da chapa carregada: 6000×2500 mm
Tamanho mínimo da chapa carregada: 2000×1000 mm
Espessura máxima da chapa (carregamento/descarregamento): 14 mm
Espessura mínima da chapa (carregamento/descarregamento): 1 mm
Peso máximo da chapa (carregamento/descarregamento): 2000 kg
Peso de carga single-layer do carrinho de troca: 5 T
Altura de carga single-layer do carrinho de troca: 50 mm
Velocidade de translação do manipulador: 10–25 m/min
Velocidade de elevação do manipulador: 5–12 m/min
Velocidade de troca do carrinho elétrico: 12 m/min
Tempo de ciclo de trabalho: 280 s
Potência do equipamento: 43 kW
Peso total do sistema: 17000 kg
Tubo de entrada de ar do equipamento: 16 mm
Fonte de ar do equipamento: 0,6–0,7 MPa
Requisitos de alimentação: 380 V / 50 Hz

Especificações técnicas

• Tamanho máximo da chapa carregada: 6000×2500 mm
• Tamanho mínimo da chapa carregada: 2000×1000 mm
• Espessura máxima da chapa (carregamento/descarregamento): 14 mm
• Espessura mínima da chapa (carregamento/descarregamento): 1 mm
• Peso máximo da chapa (carregamento/descarregamento): 2000 kg
• Peso de carga single-layer do carrinho de troca: 5 T
• Altura de carga single-layer do carrinho de troca: 50 mm
• Velocidade de translação do manipulador: 10–25 m/min
• Velocidade de elevação do manipulador: 5–12 m/min
• Velocidade de troca do carrinho elétrico: 12 m/min
• Tempo de ciclo de trabalho: 280 s
• Potência do equipamento: 43 kW
• Peso total do sistema: 17000 kg
• Tubo de entrada de ar do equipamento: 16 mm
• Fonte de ar do equipamento: 0,6–0,7 MPa
• Requisitos de alimentação: 380 V / 50 Hz
