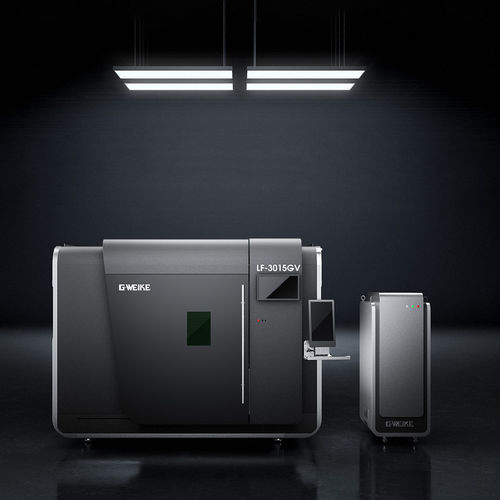

Máquina de corte a laser de fibra GV series

para chapaspara chapas metálicascom servoacionamento

Visão geral
A série GV de máquinas de corte a laser de fibra oferece velocidade de percurso ultraalta e precisão para processamento em grande escala de chapas. A combinação de aceleração máxima de 3G com filtragem passa-baixa de 10 Hz permite partidas/paradas rápidas e movimento estável em alta velocidade para trajetórias de corte complexas.

Características de desempenho principais

• Aceleração máxima de 3G e filtragem passa-baixa de 10 Hz para manter movimento estável em alta velocidade.
• Velocidade máxima de deslocamento de até 200 m/min para aumentar a produtividade.
• Algoritmos otimizados de trajetória de corte que reduzem deslocamentos a vazio e melhoram a eficiência de processamento em mais de 50% em geometria complexa.

Destaques mecânicos e estruturais

• Projeto estrutural de alta estabilidade para assegurar precisão de longo prazo desde a bancada até a viga e transmissão.
• Viga oca tipo favo leve com otimização topológica: +18% de rigidez à torção no mesmo peso ou −25% de peso a rigidez equivalente para preservar estabilidade em operação de alta velocidade.
• Bancada pesada soldada com centro de gravidade baixo e nervuras laterais alargadas para melhorar resistência à flexão e torção e eliminar microdeformações por alívio de tensões.

Óptica e cabeça de corte

• Cabeça de corte laser inteligente BLT com kerf mais estreito e zona afetada pelo calor reduzida para melhor qualidade de aresta.
• Projeto de refrigeração por água cobrindo mais de 90% do caminho óptico para suprimir deformação térmica e manter qualidade de feixe consistente durante operação contínua.

Transmissão e acionamento

• Motor servo de alta velocidade e alto torque entregando até 300% de torque, 5000 rpm de pico e inércia do rotor de 136,6 kg·cm² para resposta instantânea e controle preciso em contornos complexos.
• Redutor integrado em estilo alemão com eixo de saída e engrenagens otimizadas; componentes chave em aço ligado 42CrMo para maior rigidez, resistência ao desgaste e vida útil.

Automação e produção
A máquina suporta integração contínua com sistemas automáticos de carga e descarga para atingir processamento de chapa totalmente automatizado em alta velocidade e reduzir dependência de mão-de-obra.

Indústrias de aplicação

• Quadros elétricos & invólucros
• Máquinas de construção
• Fabricação de chapas
• Fabricação automotiva
• Fabricação de elevadores
• Utensílios de cozinha & móveis de cozinha

Especificações técnicas

• Modelo: LF-3015GV | LF-4020GV | LF-6020GV
• Formato de processamento: 3050×1530 mm | 4050×2030 mm | 6030×2030 mm
• Potência do laser: 3000W / 6000W / 12000W (Opcional)
• Velocidade máxima eixo X/Y: 200 m/min
• Precisão de posicionamento repetível X/Y: ±0,02 mm
• Precisão de posicionamento X/Y: ±0,03 mm
• Aceleração máxima de corte / filtragem passa-baixa: 3G / 10 Hz
• Capacidade máxima de carga da mesa: 1200 / 2300 / 3200 kg
• Tensão e frequência nominais: 380V 50Hz/60Hz
