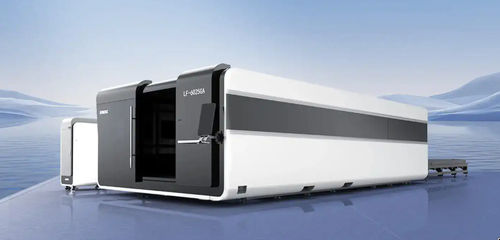

Máquina de corte a laser de fibra LF3015GA

para metaispara chapas metálicasCNC

Visão geral
O LF3015GA da Série GA é uma máquina CNC de corte a laser de fibra projetada para processamento de chapas com alta precisão. Os elementos de engenharia-chave incluem uma base de aço pesada montada por encaixe e rebite com recozimento para alívio de tensões, mesa de troca de dupla posição para troca rápida de chapas, estrutura de exaustão em matriz para extração compartimentada e altamente vedada de fumaça, e controle inteligente da cabeça para garantir precisão de corte e proteção contra colisões.

Principais características

• Base de aço superpesada montada por encaixe e rebite com recozimento, nervuras internas de reforço e suportes transversais para alta rigidez e estabilidade a longo prazo.
• Mesa de troca de dupla posição: troca rápida de aproximadamente 15 segundos para aumentar o rendimento e reduzir o tempo de manuseio.
• Estrutura de exaustão em matriz: multi-fileira, independente e compartimentada com alta vedação para remover eficazmente gases, fumaça e poeira.
• Correção de pressão de ar DA para garantir pressão de ar de processo consistente.
• Troca automática de bicos para suportar fluxos de trabalho de produção automatizados.
• Supressão inteligente de vibração: ajuste em tempo real do eixo Z para minimizar anomalias de tremor no corte.
• Detecção de colisão por seguidor para reduzir o risco de colisões da cabeça de corte com chapas empenadas ou irregulares.
• Capacidade de processamento de amostras demonstrada por várias imagens de amostra do setor na página do produto.

Parâmetros técnicos (visão geral da série)
Modelos: LF3015GA (GA Series) ; LF4020GA (GA Series) ; LF6025GA (GA Series)
Áreas de trabalho: 3050 x 1530 mm ; 4050 x 2030 mm ; 6050 x 2530 mm
Potência do laser (opcional): 1500 W / 2000 W / 3000 W / 4000 W / 6000 W / 12000 W
Dimensões (C x L x A): 8580 x 2850 x 2300 mm ; 10750 x 3350 x 2300 mm ; 15000 x 4018 x 2300 mm
Precisão de posicionamento eixo X/Y: ±0,03 mm
Precisão de repetição eixo X/Y: ±0,02 mm
Velocidade máxima: 120 m/min
Aceleração máxima: 1,5 G

Setores de aplicação
Adequada para corte de chapas de alta precisão em setores manufatureiros como fabricação industrial, mobiliário metálico, componentes HVAC, peças automotivas, caixas elétricas e outras aplicações em chapa. Imagens de amostras por setor estão disponíveis na página do produto.

Especificações técnicas

• Modelo: LF3015GA
• Série: GA Series
• Área de trabalho: 3050 x 1530 mm
• Potência do laser (opcional): 1500 W / 2000 W / 3000 W / 4000 W / 6000 W / 12000 W
• Dimensões (C x L x A): 8580 x 2850 x 2300 mm
• Precisão de posicionamento eixo X/Y: ±0,03 mm
• Precisão de repetição eixo X/Y: ±0,02 mm
• Velocidade máxima: 120 m/min
• Aceleração máxima: 1,5 G
• Construção da base: base em aço montada por encaixe e rebite com recozimento e nervuras internas de reforço
• Mesa: mesa de troca de dupla posição (≈15 segundos de troca)
• Exaustão: estrutura de exaustão em matriz com compartimentação vedada e exaustão independente em múltiplas filas
• Funções de controle/auxiliares: correção de pressão de ar DA; troca automática de bicos; supressão inteligente de vibração; detecção de colisão por seguidor
