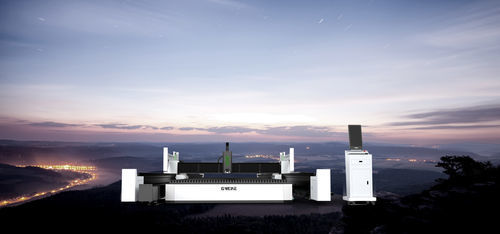

Máquina de corte a laser de fibra SL series

para açopara metaispara chapas metálicas

Visão geral
A máquina de corte a laser de fibra com trilho ao solo SL Series é um sistema modular de grande formato projetado para corte metálico preciso e de alta produtividade. Conta com bancada separada, ventilação por zonas, cortina de luz de segurança na viga e corte chanfrado multângulo opcional.

Bancada modular
A bancada modular permite comprimentos personalizados. A bancada e a mesa de trabalho são projetadas separadamente. Tubos retangulares de grande seção são soldados e aliviam tensões após recozimento, garantindo estabilidade estrutural, precisão repetível e transporte facilitado.

Formato personalizado
As configurações da máquina adaptam-se às necessidades do cliente, suportando diferentes layouts de grande formato e sistemas de manuseio de peças.

Ventilação por zonas
A ventilação por zonas com sopro no lado direito e sucção no lado esquerdo controla fumos e reduz depósitos de carbono, mantendo um ambiente de corte mais limpo e melhorando a qualidade do corte.

Proteção por cortina de luz
Cortinas de luz instaladas em ambos os lados da viga fornecem proteção contínua ao operador ao longo da área de corte e ajudam a prevenir acidentes por colisão.

Corte chanfrado (opcional)
O corte chanfrado opcional 0–45° multângulo permite perfis chanfrados em passagem única para preparação de soldas e geometrias complexas. Acessórios disponíveis: cabeça de corte chanfrado, plataforma de operador e gaveta para consumíveis.

Funções inteligentes e opções

• Correção DA da pressão do ar: controlo preciso para atingir o valor de pressão de saída definido.
• Substituição automática de bocal: módulo opcional para suportar fluxos de trabalho automatizados ou sem operador.
• Supressão inteligente de vibrações: ajuste em tempo real do eixo Z para minimizar tremores de corte.
• Deteção de colisão por seguidor: reduz o risco de colisões causadas por peças empenadas ou irregulares.

Amostra
Amostras de processamento estão disponíveis para demonstrar a capacidade de corte em vários tipos e espessuras de metal.

Aplicações

• Máquinas agrícolas
• Estruturas de aço
• Indústria de torres
• Construção naval
• Máquinas de mineração
• Processamento de chapa
• Equipamentos mecânicos
• Máquinas de construção

Parâmetros técnicos
Modelos: 16032SL (SL Series) | 24032SL (SL Series)
Área de trabalho: 16000×3200 mm (16032SL) | 24000×3200 mm (24032SL)
Opções de potência do laser: 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
Precisão de posicionamento X/Y: 0.1/10m & 0.05/5m
Precisão de repetição X/Y: 0.05 mm

Especificações / Características técnicas

• Série: SL Series
• Modelos: 16032SL, 24032SL
• Área de trabalho: 16000×3200 mm / 24000×3200 mm
• Potência do laser: 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
• Precisão de posicionamento X/Y: 0.1/10m & 0.05/5m
• Precisão de repetição X/Y: 0.05 mm
• Bancada modular para comprimento personalizável
• Ventilação por zonas com sopro direito e sucção esquerdo
• Cortinas de luz de segurança em ambos os lados da viga
• Cabeça de corte chanfrado 0–45°, plataforma e gaveta opcionais
• Funções: correção DA da pressão do ar, substituição automática de bocal (opcional), supressão inteligente de vibrações, deteção de colisão por seguidor
