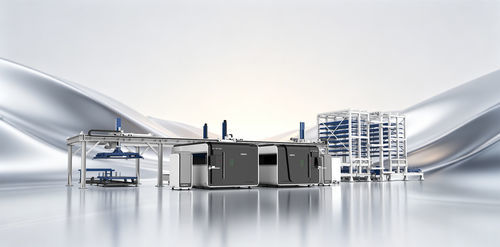

Linha de produção para chapas

automáticarobóticaflexível

Visão geral
Magazines duplos, ocupação compacta | Um sistema de alimentação serve duas máquinas de corte a laser com integração contínua | Operação totalmente automática e não assistida 24/7.

Automação de processo completo
Desde o armazenamento de chapas e carregamento automático até o corte a laser, separação de peças acabadas e descarte de sucata, todo o fluxo é automatizado para reduzir a dependência de mão de obra e aumentar a produção.

Recursos

• Armazenamento de chapas
• Carregamento automático
• Integração com corte a laser
• Classificação de peças acabadas
• Descarte de sucata

Magazine vertical de dupla torre — Economia de espaço
Cada torre tem 8 camadas (16 camadas no total), cada camada com capacidade até 3 t. Suporta armazenamento simultâneo de mais de 10 tipos de chapas, tamanhos de 1200×1000 mm até 3000×1500 mm.

Um sistema alimenta duas máquinas
Um único sistema de carregamento atende com precisão duas máquinas de corte a laser, minimizando tempo de máquina ociosa e melhorando a eficiência de movimentação de materiais e a produtividade geral.

Classificação inteligente
Separação automática de peças acabadas e sucata. Alturas de camada personalizadas disponíveis mediante solicitação. Interfaces padrão ERP e MES para integração com sistemas de fábrica digital.

Configuração flexível
Projetado para integração contínua em fábricas inteligentes; suporta alturas de camada personalizadas e interfaces ERP/MES padrão para conectividade avançada.

Setores de aplicação

• Processamento de chapas
• Estruturas de aço
• Máquinas e equipamentos de engenharia
• Fabricação de elevadores
• Armários e invólucros
• Transporte ferroviário
• Fabricação de utensílios de cozinha
• Indústria automotiva

Especificações técnicas

• Área máxima de processamento: 3050×1530 mm (personalizável)
• Tempo de troca de mesa: 15 s
• Precisão de posicionamento X/Y: ±0.03 mm
• Tipo de proteção a laser: Proteção a laser fechada
• Precisão de reposicionamento X/Y: ±0.02 mm
• Material da viga: Alumínio grau aeronáutico
• Velocidade máxima de percurso X/Y: 120 m/min
• Método de lubrificação: Lubrificação automática
• Aceleração máxima: 2 G
• Potência de laser compatível: 1500–20000 W
• Capacidade máxima de carga da mesa: 1300 kg
• Equipamento de magazine: 2
• Capacidade máxima do robô: 300 kg
• Total de camadas de armazenamento: 16
• Velocidade de translação do robô: 10–30 m/min
• Tamanho máximo de chapa armazenável: 3000×1500 mm (personalizável)
• Velocidade de elevação do robô: 5–10 m/min
• Tamanho mínimo de chapa armazenável: 1200×1000 mm
• Capacidade do carrinho de troca por camada: 3 T
• Capacidade por camada: 3 T
• Velocidade de troca do carrinho elétrico: 10 m/min
• Altura máxima de pilha de matéria-prima por camada: 90 mm
• Consumo total de energia: 42 kW
• Velocidade de carregamento/descarga do magazine: 5–20 m/min
• Diâmetro do tubo de entrada de ar: 12 mm
• Velocidade de elevação do magazine: 5–10 m/min
• Pressão da fonte de ar: 0.6–0.7 MPa
• Espessura máxima de chapa para carregamento/descarga por robô: 5 mm
• Requisito de alimentação: 3 fases 5 fios, 380 V
• Espessura mínima de chapa para carregamento/descarga por robô: 0.8 mm
