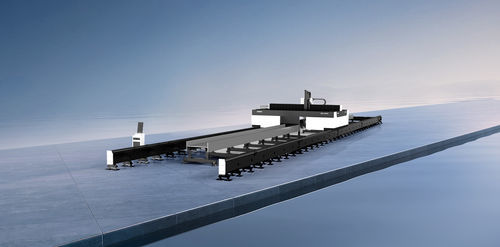

Máquina de corte a laser GKS-12015S

para açopara chapasde perfis

Visão geral Máquina profissional de corte a laser para aço perfilado, concebida para o processamento de aço perfilado, com funcionalidades de corte, perfuração, chanfragem, fixação, marcação e alinhamento num único equipamento. Principais características de design

• Design «tudo-em-um»: corte, perfuração, chanfragem, fixação, marcação e alinhamento, tudo realizado numa única máquina.
• Dupla utilização para chapas e perfis de aço: suporta o processamento de perfis e chapas de aço para satisfazer diversas necessidades de processamento.
• Estrutura de base em pórtico: Estável e fiável, com desempenho dinâmico melhorado; processamento móvel em pórtico para ações de corte flexíveis.
• Agrupamento Tekla com um clique: Suporta o corte a partir de ficheiros de dados de modelação estrutural 3D do TEKLA, permitindo um agrupamento inteligente e rápido sem necessidade de desenhos separados.
• Compensação em tempo real: Capacidades de compensação em tempo real para melhorar a precisão de corte.
• Mecanismo exclusivo de ajuste instantâneo da mesa de corte: Ajustes rápidos para cortar perfis de aço de diferentes larguras e remoção rápida de escória após a perfuração, para melhorar a qualidade e a eficiência.
• Área de processamento extragrande: Design modular com estação de trabalho dupla de até 25,5 metros de comprimento para processamento em grande escala.
• Articulação 3D de 5 eixos + eixo de oscilação amplo: Adaptável a cortes irregulares e tridimensionais, tais como corte reto, corte em bisel e corte plano de meia-aresta.

Aplicações Construção de estruturas de aço, maquinaria de engenharia, processamento de metais, pontes e túneis, chassis de veículos, maquinaria portuária. Parâmetros técnicos (tabela) Modelo da máquina GKS-12015S Potência do laser 12 000 W / 20 000 W / 30 000 W Curso do eixo X / eixo Y / eixo Z 3 500 mm / 28 000 mm / 1 050 mm Aceleração máxima 0,5 G Precisão de posicionamento nos eixos X/Y ±0,25 mm/m Precisão de posicionamento repetido nos eixos X/Y ±0,05 mm Especificações de alimentação 380 V/50 Hz Características / especificações técnicas

• Modelo: GKS-12015S
• Opções de potência do laser disponíveis: 12 000 W, 20 000 W, 30 000 W
• Curso (X / Y / Z): 3 500 mm / 28 000 mm / 1 050 mm
• Aceleração máxima: 0,5 G
• Precisão de posicionamento (X/Y): ±0,25 mm/m
• Precisão de posicionamento repetido (X/Y): ±0,05 mm
• Fonte de alimentação: 380 V / 50 Hz
• Funções: Corte, perfuração, biselagem, fixação, marcação, alinhamento
• Estrutura: Base em pórtico para um desempenho dinâmico estável
• Características especiais: Agrupamento Tekla com um clique, mecanismo de ajuste instantâneo da mesa de corte, articulação 3D de 5 eixos e grande capacidade do eixo oscilante
