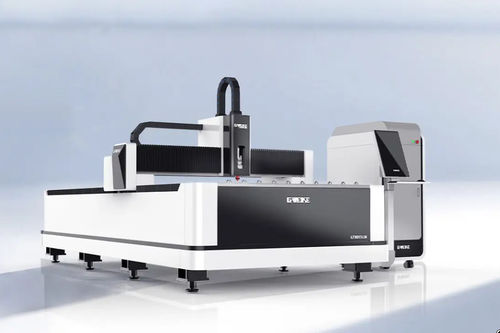

Máquina de corte a laser de fibra LN series

para metaispara chapas finaspara a indústria automotiva

Visão geral
A máquina de corte a laser de fibra de plataforma única da série LN é projetada para corte de precisão de chapas finas a médias. A máquina utiliza servomotores de barramento duplo para resposta dinâmica aprimorada e atinge velocidade a vazio de 120 m/min com aceleração máxima de 1,5G. O projeto da mesa modular facilita o transporte e reduz a logística de manutenção. O pórtico é uma viga de alumínio grau aeroespacial formada por extrusão em prensa de 4300 toneladas e envelhecida até 6061 T6, oferecendo alta relação resistência/peso.

Principais características

• Sistema de servomotores com barramento duplo — melhora o desempenho dinâmico em ~30%
• Aceleração máxima: 1,5G
• Velocidade a vazio: 120 m/min
• Mesa modular para transporte facilitado e redução de custos de manutenção
• Pórtico em alumínio aeroespacial (extrusão em prensa 4300 t, envelhecimento 6061 T6)
• Correção DA da pressão do ar para alcançar com precisão a pressão de saída definida
• Substituição automática de bocal para processamento automatizado
• Supressão inteligente de vibração no eixo Z para reduzir tremores de corte
• Evitamento de colisões durante o movimento para reduzir riscos de impacto

Exibição de amostras
Imagens de amostras e exemplos de processamento são fornecidos para ilustrar a qualidade de corte e geometrias típicas de peças.

Aplicações
Projetada para fabricantes e oficinas que exigem corte a laser de fibra em chapas de espessura fina a média nos setores de metalúrgica, componentes automotivos, invólucros eletrônicos e peças industriais gerais.

Parâmetros técnicos

• Modelos: LF6025LN II | LF4020LN II | LF3015LN II
• Área de trabalho: 6100×2550 mm | 4100×2050 mm | 3050×1520 mm
• Opções de potência do laser: 12.000 W / 6.000 W / 4.000 W / 3.000 W / 2.000 W / 1.000 W
• Precisão de posicionamento X/Y: ±0,05 mm (todos os modelos)
• Precisão de repetição X/Y: ±0,03 mm (todos os modelos)
• Tensão/frequência nominal: 380 V 50 Hz / 60 Hz (todos os modelos)
• Aceleração máxima: 1,5G
• Velocidade a vazio: 120 m/min

Especificações

• Modelo (plano focal): LF3015LN
• Série: LN Series
• Exemplos de área de trabalho: LF6025LN II — 6100×2550 mm; LF4020LN II — 4100×2050 mm; LF3015LN II — 3050×1520 mm
• Potências disponíveis: 1.000 W / 2.000 W / 3.000 W / 4.000 W / 6.000 W / 12.000 W
• Precisão de posicionamento X/Y: ±0,05 mm
• Precisão de repetição X/Y: ±0,03 mm
• Tensão/frequência nominal: 380 V, 50 Hz / 60 Hz
• Aceleração máxima: 1,5G
• Velocidade a vazio: 120 m/min
• Pórtico: viga de alumínio aeroespacial, extrusão em prensa 4300 t, envelhecimento 6061 T6
• Recursos: servomotores com barramento duplo, mesa modular, correção DA da pressão do ar, substituição automática de bocal, supressão inteligente de vibração, evitamento de colisões
