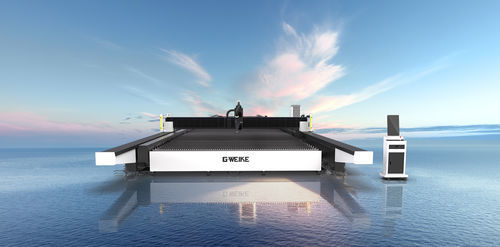

Máquina de corte a laser SAG series

para açopara metaispara chapas metálicas

Visão geral
A máquina de corte a laser de ranhura ultra-larga de dupla via Série SAG utiliza uma estrutura linear multi-trilha para proporcionar movimento estável e de alta velocidade. Está disponível em formatos largos e longos, com larguras personalizáveis de até 6 m e comprimentos de até 60 m para peças de grande porte.

Desempenho
A configuração de dupla via no eixo Y oferece resposta dinâmica aprimorada com aceleração máxima de 1,4G e velocidade máxima de ligação de 140 m/min. O design com plataforma e cama separadas reduz o impacto de carga sobre a estrutura, estendendo a vida útil dos componentes, mantendo precisão e eficiência de corte a longo prazo.

Capacidade de corte chanfrado
O corte chanfrado de 0° a 45° é suportado por um mecanismo de duplo pêndulo AB, permitindo o corte de ranhuras em múltiplos ângulos, incluindo perfis X, Y e V, dentro da faixa indicada.

Remoção de fumaça e poeira
O sistema "Following Wind + extração em matriz" utiliza três ventiladores axiais de alta potência que se movimentam reciprocamente ao longo do pórtico para fornecer sopro, combinado com extração sincronizada por zonas na mesa fixa para melhorar a eficiência de remoção de fumaça e poeira.

Segurança e monitoramento
As proteções múltiplas incluem grades de segurança instaladas nas duas extremidades do pórtico e um sistema de monitoramento inteligente HD em tempo real para visibilidade e controle completos do processo de corte.

Projeto e recursos opcionais
Equipamentos opcionais: plataforma, gaveta e carenagem. O sistema opcional de resíduos visual oferece extração precisa de contornos de restos irregulares com digitalização em lote com um clique e aninhamento automático para melhorar a produção e a utilização do material.

Aplicações típicas

• Máquinas agrícolas
• Estruturas de aço
• Indústria de torres
• Construção naval
• Máquinas de mineração
• Processamento de chapas
• Equipamentos mecânicos
• Máquinas de construção

Parâmetros técnicos

• Modelos de máquina: 10050SAG, 12040SAG, 14040SAG, 16040SAG, 40040SAG, 60060SAG
• Opções de potência laser: 12.000W / 40.000W / 60.000W / 80.000W / 135.000W
• Área de trabalho (personalizável): comprimento 6 m–60 m; opções de largura 4 m, 5 m, 5,2 m, 5,5 m, 6 m
• Aceleração máxima: 1,4G
• Velocidade máxima de ligação: 140 m/min
• Faixa de corte chanfrado: 0°–45° (mecanismo de duplo pêndulo AB)
• Remoção de fumaça: Following Wind + extração em matriz com ventiladores axiais reciprocantes e extração sincronizada na mesa
• Precisão de posicionamento X/Y: 0.1/10 m & 0.05/5 m
• Precisão repetida de posicionamento X/Y: ±0.05 mm
• Opcionais: plataforma, gaveta, carenagem, sistema visual de resíduos
