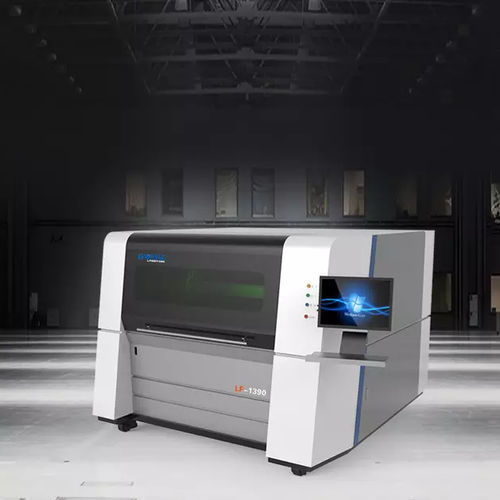

Máquina de corte a laser de fibra LF1390

para aço inoxidávelpara metaispara chapas finas

Portal em alumínio aeroespacial (terceira geração)
Fabricado segundo normas aeroespaciais por extrusão em prensa de 4300 toneladas e tratado por envelhecimento para atingir a resistência 6061 T6. O portal em alumínio aeronáutico proporciona baixo peso, boa tenacidade, resistência à corrosão e aumento da velocidade de usinagem.

Segurança e extração de fumos em recinto fechado

• Projeto de máquina totalmente fechada.
• A janela de observação utiliza vidro protetor laser conforme norma CE europeia.
• Os fumos gerados pelo corte são filtrados dentro do recinto para minimizar emissões e impacto ambiental.

Design de trilho duplo e duplo acionamento no eixo Y
Ambos os lados do eixo Y possuem guias de trilho duplas e acionamento por parafuso de esferas duplo para evitar a curvatura do parafuso e a deformação da linha de corte, garantindo a linearidade e a precisão de arco em cortes em alta velocidade.

Focalização automática (sem operação manual)

• Sem focalização manual: o software ajusta automaticamente a lente de foco para perfuração e corte de chapas de diferentes espessuras; o ajuste automático é até dez vezes mais rápido que o ajuste manual.
• Grande faixa de ajuste: -10 mm a +10 mm, precisão 0,01 mm; adequado para chapas de 0 a 20 mm de espessura.
• Vida útil prolongada: as lentes colimadoras e de foco possuem dissipadores térmicos com refrigeração a água para reduzir a temperatura da cabeça de corte e aumentar a vida útil.

Transmissão e precisão
As máquinas de corte a laser de fibra G.WEIKE estão equipadas com servomotores Panasonic (Japão), parafusos de esferas TBI retificados com duplo acionamento no eixo Y, parafuso de esferas TBI retificado no eixo X e guias lineares Hiwin. Precisão de posicionamento repetível até ±0,02 mm, aceleração máxima de corte 0,5G e vida útil estimada superior a 10 anos.

Aplicações industriais
O LF1390 é projetado para corte de alta precisão e é indicado para setores que exigem elevada exatidão, incluindo maquinaria, microeletrônica, processamento de vidro e eletrônica. Indicado para corte de chapas metálicas finas como aço inoxidável, chapa galvanizada e placas eletroforjadas.

Parâmetros técnicos
Modelo da máquina | LF1390
Potência do laser | 500W, 800W, 1000W, 2000W, 3000W (opcional)
Área de trabalho | 1300 × 900 mm
Precisão de posicionamento repetível | ±0,02 mm
Velocidade máxima | 40 m/min
Aceleração máxima | 0,5G
Modo de transmissão | Acionamento por parafuso de esferas retificado de precisão
Alimentação elétrica | 220V, 50/60Hz, 60A

Especificações / especificações técnicas

• Modelo da máquina: LF1390
• Potência do laser: 500W, 800W, 1000W, 2000W, 3000W (opcional)
• Área de trabalho: 1300 × 900 mm
• Precisão de posicionamento repetível: ±0,02 mm
• Velocidade máxima: 40 m/min
• Aceleração máxima: 0,5G
• Modo de transmissão: Acionamento por parafuso de esferas retificado de precisão
• Alimentação: 220V / 50Hz / 60Hz / 60A
