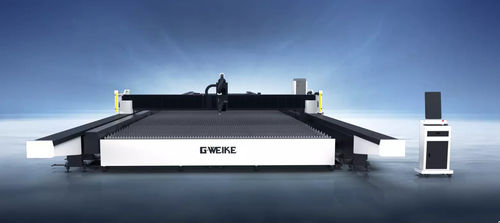

Máquina de corte a laser de fibra SA series

para açopara metaispara chapas metálicas

Visão geral
A SA Series é uma máquina de corte a laser de fibra com pórtico duplo, ultra-larga e ultra-longa, projetada para processamento de chapas sobredimensionadas. O design linear multi-trilho assegura movimento em alta velocidade suave e estável. Largura de trabalho até 6 m e comprimento até 60 m. Configurações opcionais de duplo feixe/cabeça dupla permitem cortes simultâneos sem interferência.

Principais características

• Plataforma de corte ultra-larga e ultra-longa (até 6×60 m) para manuseio de chapas de grande formato.
• Acionamento de trilho duplo no eixo Y para maior estabilidade dinâmica; aceleração até 1,4 G e velocidade de percurso até 140 m/min.
• Proteções multinível: cortinas de luz frontais e traseiras e monitoramento inteligente HD para supervisão visual completa do processo.
• Sistema de remoção de fumaça “follow-blow + extração matricial”: ventiladores axiais montados no pórtico fornecem fluxo de ar direcionado; mesa fixa com extração zonada remove fumaça de forma eficaz.
• Corte chanfrado 0–45° com cabeça AB de dupla oscilação que suporta tipos de chanfro X, Y e V para operações multiângulo.
• Projeto de cama e plataforma do tipo dividido que separa a superfície de suporte da base para reduzir tensões e preservar a precisão a longo prazo em operação de alta potência.
• Detecção de sucata baseada em visão para extração de contornos de restos irregulares, varredura em lote e nesting inteligente com um clique para aumentar produtividade e aproveitamento do material.

Destaques de desempenho
Acionamento de trilho duplo no eixo Y para estabilidade dinâmica; aceleração máxima 1,4 G; velocidade de percurso até 140 m/min. O nesting baseado em visão melhora significativamente a produtividade e a utilização do material.

Detecção de sucata por visão
Extração precisa de contornos de restos irregulares, varredura em lote e nesting inteligente com um clique. Aumentos de produtividade relatados até 200% e melhoria no aproveitamento do material até 175% em casos reais.

Exibição de amostras
Amostras de corte e peças processadas demonstram qualidade de aresta, consistência de chanfrado e precisão geométrica alcançáveis.

Aplicações típicas

• Máquinas agrícolas
• Fabricação de estruturas de aço
• Torres de transmissão
• Construção naval
• Máquinas de mineração
• Processamento de chapas
• Equipamentos mecânicos pesados
• Máquinas para construção

Parâmetros técnicos
GKS14040SA (SA Series) — Área de trabalho (mm): 14000×4000; Potência do laser (W): 135000 / 80000 / 60000 / 40000 / 30000; Precisão de posicionamento: 0.1/10m & 0.05/5m; Precisão de repetição X/Y: 0.05 mm; Velocidade máx. de deslocamento X/Y: 100–140 m/min; Aceleração: 1G–1.4G.
GKS40040SA (SA Series) — Área de trabalho (mm): 40000×4000; Potência do laser (W): 135000 / 80000 / 60000 / 40000 / 30000; Precisão de posicionamento: 0.1/10m & 0.05/5m; Precisão de repetição X/Y: 0.05 mm; Velocidade máx. de deslocamento X/Y: 100–140 m/min; Aceleração: 1G–1.4G.
GKS60060SA (SA Series) — Área de trabalho (mm): 60000×6000; Potência do laser (W): 135000 / 80000 / 60000 / 40000 / 30000; Precisão de posicionamento: 0.1/10m & 0.05/5m; Precisão de repetição X/Y: 0.05 mm; Velocidade máx. de deslocamento X/Y: 100–140 m/min; Aceleração: 1G–1.4G.

Especificações

• Série: SA Series
• Tipo de máquina: Máquina de corte a laser de fibra com pórtico duplo, ultra-larga e ultra-longa
• Largura máxima de trabalho: até 6 m
• Comprimento máximo de trabalho: até 60 m
• Opções de potência laser: 135000W, 80000W, 60000W, 40000W, 30000W
• Precisão de posicionamento: 0.1/10m & 0.05/5m
• Precisão de repetição X/Y: 0.05 mm
• Velocidade máxima X/Y: 100–140 m/min
• Aceleração: 1G–1.4G (máx. 1.4 G)
• Corte chanfrado: 0–45° com cabeça AB de dupla oscilação (suporta X, Y, V)
• Remoção de fumaça: Follow-blow + extração matricial com ventiladores axiais montados no pórtico e mesa com extração zonada
• Segurança: cortinas de luz frontais e traseiras e monitoramento inteligente HD
• Projeto: cama e plataforma divididas para reduzir tensões e estender vida útil
• Visão: Detecção de sucata baseada em visão com varredura em lote e nesting inteligente (melhorias em produtividade e aproveitamento)
