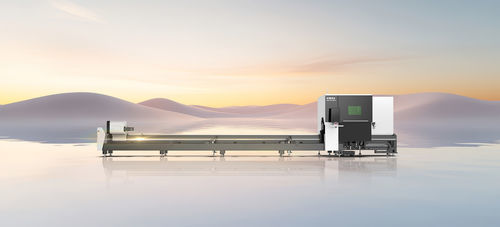

Máquina de corte a laser TMII series

de tubospara aplicações médicaspara indústria de louças sanitárias

Visão geral
Máquina de corte laser com bisel para tubos pequenos de duplo mandril, concebida para processamento de tubos preciso, estável e com economia de material. O projeto permite o processamento de remanescentes ultra-curtos, deslocamento do mandril frontal e bancada lateral a 90° para facilitar carregamento/descarregamento e manutenção. Adequada para uma ampla gama de perfis de tubos e ambientes de produção.

Principais características

• Remanescente ultra-curto: comprimento mínimo do remanescente até 30 mm para reduzir desperdício de material.
• Duplo mandril para corte final: garante fixação estável e cortes chanfrados precisos.
• Deslocamento do mandril frontal: permite processamento de remanescentes ultra-curtos independentemente do comprimento do tubo.
• Bancada lateral a 90°: reduz o centro de gravidade para maior estabilidade de corte e facilita carregamento/descarregamento.
• Alta velocidade de rotação do mandril: até 200 r/min (dependendo do modelo) para aumentar a produtividade.

Setores de aplicação

• Mobília de escritório
• Dispositivos médicos
• Equipamentos de fitness
• Ferragens e sanitários
• Indústria de guarda-corpos
• Indústria de tubulações

Parâmetros técnicos
Modelo: 6012TM 2II (série TM) | 6016TM 2II (série TM)
Potências laser: 1500 W / 3000 W / 6000 W
Faixa de fixação: Φ10–Φ120 mm; □10×10–□120×120 mm | Φ10–Φ160 mm; □10×10–□160×160 mm
Velocidade máxima de rotação: 200 r/min | 140 r/min
Comprimento de corte efetivo: 6500 mm
Capacidade de carga por tubo: 80 kg
Estrutura do mandril: mandril pneumático 120 | mandril pneumático 160

Características / Especificações técnicas

• Comprimento mínimo do remanescente: até 30 mm
• Fixação: duplo mandril para o corte final assegurando estabilidade
• Deslocamento do mandril frontal para processamento de remanescentes ultra-curtos
• Bancada: montagem lateral a 90° para reduzir o centro de gravidade e facilitar a manipulação
• Velocidade máxima de rotação do mandril: até 200 r/min (dependendo do modelo)
• Comprimento de corte efetivo: 6500 mm
• Capacidade de carga por tubo: 80 kg
• Opções de potência laser: 1500 W, 3000 W, 6000 W
• Faixas de fixação: Φ10–Φ120 mm (6012TM 2II) e Φ10–Φ160 mm (6016TM 2II); perfis quadrados até 120×120 mm e 160×160 mm
• Tipos de mandril: mandris pneumáticos 120 ou 160 conforme o modelo
