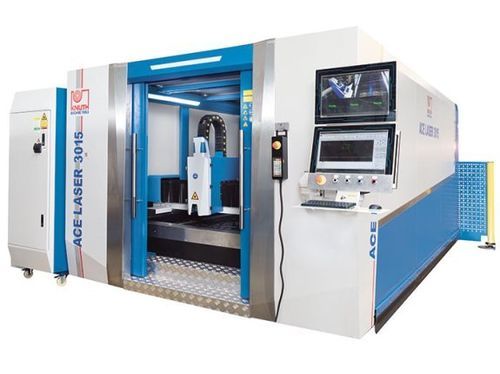

Máquina de corte a laser de fibra ACE Laser 3015 6.0 R

para metaispara chapasCNC

Visão geral
O ACE Laser 3015 6.0 R é uma máquina de corte a laser fibra em construção gantry, destinada ao processamento industrial de chapas. Área de trabalho de 3.000 × 1.500 mm e fonte laser de 6 kW, adequada a peças unitárias e produção em série com qualidade de corte estável e repetibilidade.

Destaques

• Construção gantry com acionamentos bilaterais para chapas de grande formato
• Sistema automático de mesa shuttle para carga/descarga durante o corte
• Coletor de pó integrado e console de gás automática

Construção e área de trabalho

• Estrutura soldada e tratada termicamente para estabilidade geométrica a longo prazo
• Portal Y em alumínio fundido para baixa massa e alta rigidez, melhorando a dinâmica
• Guias lineares de precisão e acionamentos cremalheira-pinhão em X/Y/Z para posicionamento preciso
• Servomotores potentes em todos os eixos para altas acelerações
• Carenagem de proteção com janelas de vidro de segurança para observação

Controle e software

• Interface CNC intuitiva com base de dados tecnológica e ciclos predefinidos
• Software CypCut (CAD/CAM) e funções de nesting; formatos compatíveis: Ai, DXF, PLT, LXD
• Acesso remoto para diagnóstico e manutenção
• Válvulas solenóide e proporcionais controladas pela CNC para regulação de gás

Cabeçote de corte

• Cabeçote RayTools com ajuste de foco motorizado, proteção anti-colisão e controlo de altura
• Guiamento do feixe por fibra óptica flexível, sem necessidade de manutenção
• Cabeçote BOCI opcional para configurações de alto desempenho (≥ 6 kW)

Fonte laser

• Láser de fibra Ytterbium (Raycus) — 6.000 W padrão; projeto de baixa manutenção
• Potências superiores disponíveis sob pedido

Equipamento padrão

• Carcaça da máquina com portas frontais intertravadas e vidros de proteção
• Sistema automático de mesa shuttle com intertravamentos de segurança
• Coletor de pó e unidade de filtragem incluídos
• Sistema de lubrificação central e chiller de recirculação
• Console de gás automática para oxigénio/azoto com válvulas controladas por CNC

Especificações técnicas

• Modelo: ACE Laser 3015 6.0 R
• Área de trabalho (mesa): 3.000 × 1.500 mm — Peso máximo da peça: 1.000 kg
• Acelerações dos eixos: X/Y 10 m/s²; Z 5 m/s²
• Percursos: X 1.520 mm; Y 3.050 mm; Z 100 mm
• Avanço rápido: 100 m/min — Tempo de troca de mesa: 10–15 s
• Precisão de posicionamento: 0,03 mm/m — Repetibilidade: 0,02 mm/m
• Láser: fibra 6.000 W; comprimento de onda ≈ 1,08 µm; frequência de pulso 50–20.000 Hz
• Consumo: 20 kW — Alimentação: AC 380V ±10%, 50/60 Hz, 3xL+N
• Capacidades de corte típicas: aço 22 mm; inox 14 mm; alumínio 12 mm
• Potências de acionamento: X 1 kW; Y 1,5 kW; Z 0,4 kW
• Dimensões (C×L×A): 9,8 m × 3,7 m × 2,15 m — Peso aprox. 8.000 kg
