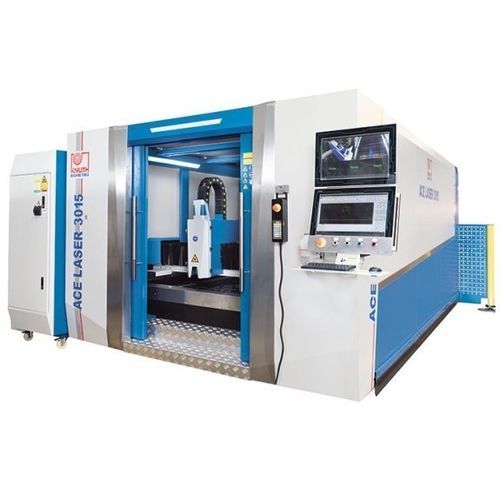

Máquina de corte a laser de fibra ACE Laser 4020 1.5 R

para metaispara chapasCNC

Visão geral do produto
A série ACE Laser oferece um sistema de corte a laser por fibra concebido para produção industrial. Projetadas para o processo de corte, as máquinas proporcionam qualidade de peça consistente, produtividade, segurança e fiabilidade. A ampla configuração de série assegura operação eficiente e versátil, desde peças unitárias até produção em série nos setores de eletrónica, aeronáutica e automóvel.

Destaques

• Construção em pórtico com componentes de alta qualidade
• Pacote completo de corte incluindo sistema de extração e filtração
• Serviço KNUTH abrangente: projeto, instalação, comissionamento e manutenção

Detalhes do produto

• Construção em gantry com acionamentos em ambos os lados e grande área de trabalho para formatos de chapa comuns
• Portal do eixo Y em alumínio fundido para baixo peso e alta rigidez, garantindo excelente dinâmica
• Tratamento térmico do patim da máquina soldado para eliminar tensões de fabrico e assegurar alinhamento de longo prazo
• Guias lineares de precisão concebidas para baixa manutenção, precisão duradoura e altas velocidades de corte
• Transmissões cremalheira-pinhão de alta precisão nos eixos Y e Z para posicionamento fiável
• Servomotores potentes em todos os eixos para movimentos dinâmicos
• Carcaça fechada com extração filtrada e janelas de vidro de proteção para segurança do operador e observação do processo
• Sistema automático de mesa shuttle permite carga/descarga durante o corte, minimizando tempos de paragem
• Tolerâncias de perpendicularidade/quadratura segundo DIN EN ISO 9013-1

Controlo e software

• Interface otimizada e fácil de usar para operação simples
• Base de dados tecnológica com parâmetros de corte e ciclos pré-definidos para vários metais
• Ferramentas de software para processamento eficiente de trabalhos e seleção de parâmetros de processo
• Válvulas solenóide e proporcionais regulam as pressões de gás (ajustáveis no controlo) durante o corte

Cabeça de corte

• Cabeça RayTools de alta qualidade com foco motorizado, proteção contra colisões integrada e controlo de altura
• Guia de feixe sem manutenção por cabo de fibra ótica flexível para longa vida útil
• Para potências mais elevadas, estão disponíveis cabeças BOCI para corte de alto desempenho

Fontes laser

• Laser de fibra Ytterbium (Raycus) disponível entre 1.000 e 6.000 W; configuração padrão: 1.500 W
• Fonte sem necessidade de manutenção que reduz custos operacionais e de manutenção

Especificações técnicas (tabelas)
Área de trabalho
Dimensões da mesa: 4.000 mm x 2.000 mm
Peso da peça (máx.): 1.500 kg
Aceleração eixos X/Y: 10 m/s²
Aceleração eixo Z: 5 m/s²

Percursos
Percurso X: 2.020 mm
Percurso Y: 4.050 mm
Percurso Z: 100 mm

Avanços rápidos
Avanço rápido: 100 m/min
Tempo de troca da mesa: 12 s - 17 s

Precisões
Precisão de posicionamento: 0,03 mm/m
Repetibilidade: 0,02 mm/m

Laser
Laser de fibra: 1.500 W
Comprimento de onda: 1,08 ± 10% µm
Potência máxima do feixe: 1.500 W
Frequência de pulso: 50~5k Hz
Consumo de energia: 5,3 kW
Tensão de alimentação: AC 380V ± 10%, 50/60Hz, 3xL+N
Capacidades de corte indicativas: aço estrutural 12 mm; aço inoxidável 4 mm; alumínio 3 mm

Potências de acionamento
Potência eixo X: 1 kW
Potência eixo Y: 1,5 kW
Potência eixo Z: 0,4 kW

Dimensões e pesos
Dimensões totais (C x L x A): 10,34 m x 4,28 m x 2,2 m
Peso: 9.000 kg

Características / dados técnicos

• Modelo: ACE Laser 4020 1.5 R
• Mesa de trabalho: 4.000 mm x 2.000 mm
• Peso máximo da peça: 1.500 kg
• Percursos X / Y / Z: 2.020 mm / 4.050 mm / 100 mm
• Avanço rápido: 100 m/min
• Tempo de troca da mesa: 12–17 s
• Precisão: 0,03 mm/m • Repetibilidade: 0,02 mm/m
• Fonte laser: Laser de fibra Ytterbium (1.500 W padrão)
• Capacidades de corte: aço 12 mm; inox 4 mm; alumínio 3 mm
• Consumo: 5,3 kW • Alimentação: AC 380V ±10%, 50/60 Hz
• Dimensões máquina: 10,34 m x 4,28 m x 2,2 m • Peso: 9.000 kg
