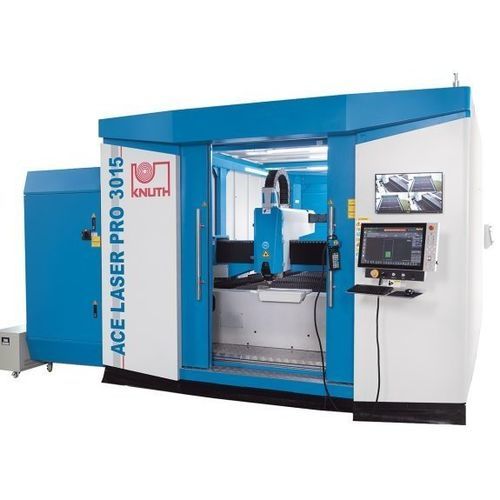

Máquina de corte a laser de fibra ACE Laser PRO 3015 30R

para metaispara chapasCNC

Visão geral
A ACE Laser PRO 3015 30R é uma máquina industrial de corte a laser por fibra projetada para corte preciso de peças metálicas em produção unitária e em série. Equipada com mesa de 3.000 × 1.500 mm e laser de fibra de 30 kW, destina-se a ambientes de produção exigentes nos setores de eletrónica, aeroespacial e automóvel.

Destaques

• Intervalo de potência do laser: 12–30 kW (modelo: 30 kW)
• Mesa shuttle 3.000 × 1.500 mm, peso máximo da peça: 1.500 kg
• Pacote de corte completo com extração filtrada
• Serviço disponível: instalação, comissionamento e manutenção

Controlo

• FSCUT8000 CNC em bus EtherCAT, desenvolvido para lasers de fibra de alta potência (>8 kW)
• Interface de utilizador com funções industriais e otimização de processo
• HypCut CAM para nesting, planeamento e programação de produção

Cabeça de corte

• Cabeça inteligente BLT 6 projetada para aplicações de alta potência (até 40 kW)
• Caminho de feixe otimizado e dupla recolha de pó para corte estável e manutenção simplificada
• Funções Smart-Piercing e Auto-Recut para corte assistido por ar/N2
• Design tipo gaveta para substituição rápida das lentes e proteções; monitorização de proteção óptica incluída

Controlo de altura

• Sensor capacitivo com integração Ethernet: deteção de altura, picagem segmentada, deteção de bordas e supressão de vibrações
• Função anti-colisão para reduzir risco de capotamento durante a produção

Fonte laser

• Lasers de fibra multimódulo CW (série Raycus HP) com elevado rendimento electro-óptico e qualidade de feixe fiável
• Concebido para baixa manutenção, reduzindo custos operacionais

Especificações técnicas
Área de trabalho
Dimensões da mesa: 3.000 mm × 1.500 mm
Peso máximo da peça: 1.500 kg

Percursos
Percurso eixo X: 1.550 mm
Percurso eixo Y: 3.050 mm
Percurso eixo Z: 370 mm

Avanço rápido
Avanço rápido X/Y: 200 m/min
Avanço rápido Z: 35 m/min
Tempo de troca da mesa (shuttle): 18–20 s

Precisões
Precisão de posicionamento: 0,03 mm/m
Repetibilidade: 0,03 mm/m

Laser
Potência do laser fibra: 30.000 W
Comprimento de onda: 1,08 ± 0,5% µm
Alimentação: AC 380V ± 10%
Capacidades de corte típicas: aço estrutural 50 mm; aço inoxidável 40 mm; alumínio 30 mm

Potência de acionamento
Potência X: 2,9 kW
Potência Y: 1,3 kW
Potência Z: 0,75 kW

Dimensões e peso
Dimensões (C×L×A): 9,54 m × 3,6 m × 2,58 m
Peso aprox.: 8.800 kg

Características / dados técnicos

• Modelo: ACE Laser PRO 3015 30R
• CNC padrão: FSCUT8000 (EtherCAT); CAM: HypCut; suporte a nesting
• Cabeça BLT6 inteligente, Smart-Piercing, Auto-Recut, controlo capacitivo de altura, anti-colisão
• Pacote de corte completo disponível com extração filtrada
