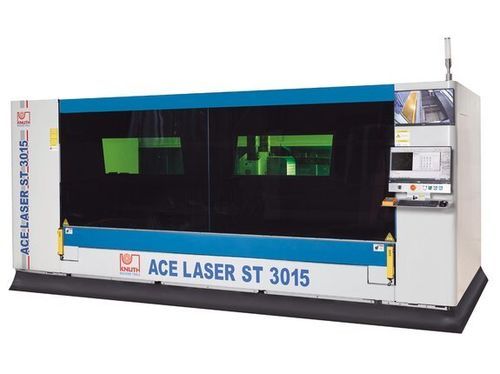

Máquina de corte a laser de fibra ACE.ST 3015 3.0R

para metaispara chapasCNC

Visão geral do produto
A ACE.Laser ST 3015 3.0R é uma máquina industrial de corte a laser compacta para chapas de grande formato, com área de trabalho 3000×1500 mm e fonte laser de fibra 3.000 W. A unidade é fornecida com extração filtrada e mesa extraível motorizada para carregamento/descarregamento eficiente.

Destaques

• Área de trabalho 3000×1500 mm; potência do laser configurável
• Mesa extraível motorizada para carregamento/descarregamento rápido
• Pacote de corte completo com extração por filtro
• Instalação, comissionamento e suporte de manutenção

Área de trabalho
Dimensões da mesa: 3.000 mm x 1.500 mm; Peso máx. da peça (mesa extraível): 1.000 kg

Percursos
Percurso X: 1.530 mm; Y: 3.050 mm; Z: 100 mm

Avanços rápidos
Avanço rápido X/Y: 80 m/min; Z: 40 m/min

Precisões
Precisão de posicionamento: 0,03 mm/m; Repetibilidade: 0,03 mm/m

Laser
Laser de fibra nominal: 3.000 W; Comprimento de onda ≈ 1,08 µm; Potência máx. do feixe: 3.000 W; Consumo: 6,5 kW; Capacidades típicas: aço 18 mm, inox 8 mm, alumínio 6 mm

Potência de acionamento
X: 1,7 kW; Y: 2,4 kW; Z: 0,4 kW

Dimensões e peso
Dimensões (C×L×A): 4,75 m x 2,26 m x 2,1 m; Peso: 5.300 kg

Detalhes do produto

• Mesa extraível montada em mecanismo robusto; suporta até 1.000 kg em posição estendida
• Portal resistente à torção acionado de forma síncrona em ambos os lados
• Estrutura soldada e termicamente tratada para eliminação de tensões e repetibilidade
• Guias lineares de precisão e acionamentos cremalheira-pinhão para baixa manutenção e alta precisão
• Enclausuramento fechado com janela de segurança e comando portátil para configuração

Comando

• CNC de alto desempenho com ecrã amplo e interface intuitiva
• Monitor adicional e câmaras integradas para monitorização; acesso Ethernet para diagnóstico
• Válvulas proporcionais para regulação da pressão dos gases de corte

Software de aninhamento

• CypCut: suporta Ai, DXF, PLT, LXD
• Base de dados tecnológica com parâmetros e ciclos pré-definidos
• Aninhamento automático para optimização de material

Cabeça de corte

• Até 4 kW: cabeça RayTools; 6 kW: BOCI BLT
• Proteção anti-colisão integrada, posicionamento automático do foco e controlo de altura
• Ajuste contínuo do foco durante a execução

Fonte laser

• Fontes Raycus: elevada eficiência electro-óptica e boa qualidade de feixe
• Concepção de baixa manutenção e arrefecimento por água para estabilidade térmica

Extração e filtração

• Extração filtrada dimensionada à potência do laser
• Remoção eficiente de partículas e fumos para proteger operadores e qualidade do produto

Equipamento padrão

• Sistema CNC FSCUT2000 com comando remoto e 2 câmaras
• Software CypCut
• Cabeça autofocus (dependendo da versão), sistema de extracção e arrefecimento por água
• Manual de operação

Equipamento opcional

• Secadores frigoríficos para ar comprimido, redutores de pressão para O2/N2, opções avançadas de extracção

Especificações técnicas

• Modelo: ACE.Laser ST 3015 3.0R
• Área de trabalho: 3.000×1.500 mm
• Peso máx. peça: 1.000 kg
• Percursos X/Y/Z: 1.530 / 3.050 / 100 mm
• Avanço rápido X/Y: 80 m/min; Z: 40 m/min
• Precisão / Repetibilidade: 0,03 mm/m
• Laser fibra: 3.000 W; Consumo: 6,5 kW
• Capacidades de corte: aço 18 mm; inox 8 mm; alumínio 6 mm
• Dimensões (C×L×A): 4,75 m x 2,26 m x 2,1 m; Peso: 5.300 kg
