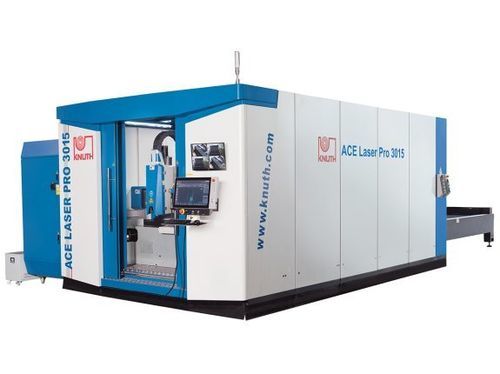

Máquina de corte a laser de fibra ACE Laser PRO 3015 12R

para metaispara chapasCNC

Visão geral
O ACE Laser PRO 3015 12R é uma máquina de corte a laser por fibra de alta potência projetada para produção industrial. Concebida para precisão, elevada produtividade e estabilidade a longo prazo, atende peças unitárias complexas e produções em grande série nos setores de eletrónica, aeronáutica e automóvel.

Destaques

• Potências laser disponíveis de 12 kW a 30 kW (opções até 40 kW)
• Estrutura soldada e tratado termicamente para precisão duradoura
• Pacote de corte completo com extração filtrada e mesa shuttle automática
• Serviço KNUTH: instalação, comissionamento e manutenção

Área de trabalho
Dimensões da mesa: 3.000 mm × 1.500 mm
Peso máximo da peça: 1.500 kg
Acelerações dos eixos X / Y / Z: 15 m/s² / 15 m/s² / 15 m/s²

Percursos
Percurso eixo X: 1.550 mm
Percurso eixo Y: 3.050 mm
Percurso eixo Z: 370 mm

Avanço rápido
Avanço rápido X / Y: 200 m/min
Avanço rápido Z: 35 m/min
Tempo de troca da mesa: 18–20 s

Precisões
Precisão de posicionamento: 0,03 mm/m
Repetibilidade: 0,03 mm/m

Laser
Laser de fibra (padrão): 12.000 W
Comprimento de onda: ≈1,08 µm
Potência máxima do feixe: 12.000 W
Tensão de alimentação: AC 380 V ± 10 %
Capacidades de corte típicas: aço estrutural 30 mm, inox 25 mm, alumínio 18 mm

Potência de acionamento
Potência eixo X: 2,9 kW
Potência eixo Y: 1,3 kW
Potência eixo Z: 0,75 kW

Dimensões e peso
Dimensões totais (C × L × A): 9,54 m × 3,6 m × 2,58 m
Peso da máquina: 8.800 kg

Controlo

• FSCUT8000 CNC baseado em EtherCAT, otimizado para lasers de fibra de alta potência
• Interface orientada à produção, de fácil utilização
• HypCut CAD/CAM para nesting, planeamento e programação
• Suporte CypNest opcional para fluxos de trabalho de nesting automatizados

Cabeça de corte

• Cabeça autofocus BLT 6 para aplicações de alta potência (até 40 kW)
• Trajeto do feixe e lentes otimizados com dupla proteção contra pó
• Funções Smart-Piercing e Auto-Recut para corte assistido por ar/N2
• Sensor em tempo real para recorte automático de secções não cortadas
• Controlo de perfuração para início imediato do corte após perfuração
• Corte sem escória através de monitorização do feixe
• Design tipo gaveta para rápida substituição de lentes/protectores e monitorização anti-contaminação

Controlo de altura

• Deteção capacitiva de altura com perfuração segmentada, deteção de borda e supressão de vibrações via Ethernet
• Função anti-colisão avançada para prevenir danos por inclinação

Fonte laser

• Lasers de fibra CW multi-módulo série HP (Raycus) com alta eficiência electro-óptica e qualidade de feixe
• Projeto de baixa manutenção para reduzir custos operacionais

Equipamento standard
Sistema completo com CNC FSCUT8000, HypCut CAD/CAM e suporte CypNest; laser de fibra Raycus; cabeça BLT 6 autofocus; extração filtrada; mesa shuttle automática; lubrificação centralizada; unidade de arrefecimento; válvulas proporcionais.

Especificações técnicas

• Modelo: ACE Laser PRO 3015 12R
• Marca: KNUTH
• Mesa: 3.000 mm × 1.500 mm
• Peso máx. da peça: 1.500 kg
• Percursos (X / Y / Z): 1.550 mm / 3.050 mm / 370 mm
• Avanço rápido (X / Y / Z): 200 m/min / 200 m/min / 35 m/min
• Tempo de troca da mesa: 18–20 s
• Precisão / Repetibilidade: 0,03 mm/m
• Laser: Fibra 12.000 W (configurável até 30–40 kW)
• Capacidades de corte: aço 30 mm, inox 25 mm, alumínio 18 mm
• Tensão: AC 380 V ± 10 %
• Dimensões máquina (C × L × A): 9,54 m × 3,6 m × 2,58 m
• Peso máquina: 8.800 kg
• Potências de acionamento (X / Y / Z): 2,9 kW / 1,3 kW / 0,75 kW
