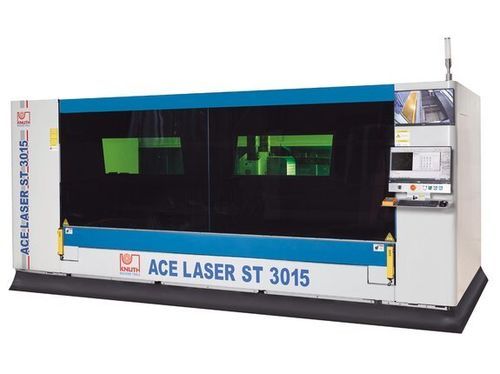

Máquina de corte a laser de fibra ACE.ST 3015 2.0R

para alumíniopara açopara aço inoxidável

Visão geral
A série ACE.Laser ST reúne sistemas industriais de corte a laser de fibra concebidos para processar chapas de grande formato com ocupação de espaço reduzida. A configuração de série inclui o pacote completo de corte com exaustão por filtro. A mesa retrátil motorizada permite carregamento e descarregamento rápidos, minimizando a área ocupada no chão de fábrica. Adequada desde peças únicas complexas até produção em série nos setores de eletrónica, aeroespacial e automóvel.

Destaques

• Layout industrial compacto com elevada qualidade de feixe
• Mesa de corte retráctil motorizada para manuseamento eficiente de material
• Pacote de corte completo com extração filtrada dimensionada
• Serviço KNUTH: instalação, comissionamento e manutenção

Detalhes do produto

• Área de trabalho ampla 3000 x 1500 mm, optimizada para aproveitamento de chapa e ocupação reduzida
• Mesa retráctil estende-se para fora do invólucro da máquina para carregamento/descarregamento seguro e rápido
• Mecanismo retráctil capaz de suportar até 1.000 kg em posição totalmente estendida
• Portais torsionalmente rígidos, acionados de forma síncrona em ambos os lados para movimento estável
• A máquina cumpre as tolerâncias de perpendicularidade e esquadro para corte a laser segundo DIN EN ISO 9013-1
• Estrutura soldada tratada termicamente para reduzir tensões residuais e garantir repetibilidade a longo prazo
• Guias lineares de precisão e cremalheira e pinhão de alta precisão em X e Y para altas velocidades de corte e posicionamento fiável
• Servomotores potentes para elevada dinâmica, qualidade de contornos e produtividade
• Envolvente total com janela de vidro de proteção para segurança do operador e do ambiente
• Comando manual incluído para configuração rápida

Comando

• CNC de alto desempenho com visor grande e interface intuitiva
• Visualização centralizada das funções da máquina e tempos de formação reduzidos
• Monitor adicional para monitorização de carregamento e corte via câmaras integradas
• Acesso remoto para diagnóstico e manutenção via Ethernet
• Válvulas proporcionais para regulação da pressão dos gases durante o corte (ajustadas no comando)

Software de aninhamento

• CypCut: software de aninhamento e corte que suporta formatos comuns (Ai, DXF, PLT, LXD)
• Base de dados tecnológica com parâmetros de corte e ciclos predefinidos para diferentes metais
• Aninhamento automático para optimizar o uso do material com ajustes configuráveis

Cabeça de corte

• Modelos até 4 kW equipados com cabeça RayTools; versões de 6 kW com cabeça BOCI BLT
• Proteção contra colisões integrada, posicionamento automático do foco e controlo de altura
• Ajuste contínuo do foco conforme as condições do material durante a execução do programa
• Conceção de baixa manutenção para intervenções rápidas

Fonte laser

• Lasers de fibra Raycus com elevada eficiência eletro-óptica e qualidade de feixe estável
• Fonte duradoura e sem necessidade de manutenção para reduzir custos operacionais
• Sistema de arrefecimento por água para estabilidade térmica e protecção dos componentes

Exaustão e filtragem

• Exaustão filtrada potente dimensionada de acordo com a potência do laser
• Remoção eficiente de partículas e fumos para proteger a saúde do operador, a qualidade do produto e a vida útil da máquina

Especificações técnicas

• Área de trabalho - Dimensões da mesa: 3.000 mm x 1.500 mm; Peso máximo da peça: 1.000 kg
• Percursos - Eixo X: 1.530 mm; Eixo Y: 3.050 mm; Eixo Z: 100 mm
• Avanços rápidos - X/Y: 80 m/min; Z: 40 m/min
• Precisões - Precisão de posicionamento: 0,03 mm/m; Repetibilidade: 0,03 mm/m
• Láser - Laser de fibra: 2.000 W; Comprimento de onda: 1,08 ± 10% µm; Potência absorvida: 6,5 kW; Capacidade de corte: aço 16 mm; inox 6 mm; alumínio 5 mm
• Potência de acionamento - X: 1,7 kW; Y: 2,4 kW; Z: 0,4 kW
• Dimensões & peso - Dimensões (C x L x A): 4,75 m x 2,26 m x 2,1 m; Peso: 5.300 kg
