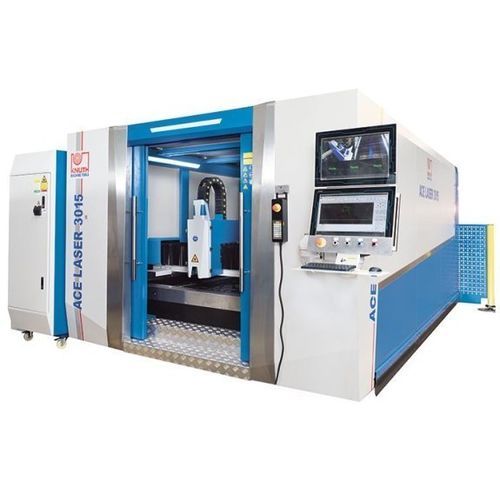

Máquina de corte a laser de fibra ACE Laser 4020 3.0 R

para metaispara chapasCNC

Visão geral
A série ACE Laser disponibiliza um sistema de corte a laser industrial otimizado para o processamento de chapas, desde a produção unitária até séries de elevado volume nos setores eletrónico, aeroespacial e automóvel. A arquitetura da máquina e o equipamento de série suportam operação contínua, controlo de processo e repetibilidade das peças.

Destaques

• Construção em pórtico com acionamentos bilaterais e áreas de trabalho configuráveis até 6.000 x 2.000 mm
• Mesa de transferência automática para carregamento/descarregamento durante o corte, reduzindo tempos de paragem
• Carcaça fechada com extração e filtragem, janelas de vidro de segurança para observação
• Cabeça de corte RayTools com focagem motorizada, proteção contra colisões e transmissão por fibra
• Laser de fibra Raycus (ytterbium) disponível de 1.000 a 6.000 W (3.000 W no modelo indicado)
• Transmissões por cremalheira e servomotores para posicionamento repetível

Detalhes do produto

• Projeto gantry para elevada dinâmica e manuseio de grandes formatos de chapa
• Porta Y em alumínio por fundição para massa reduzida e elevada rigidez
• Tratamento térmico do quadro soldado para eliminar tensões e manter o alinhamento
• Guias lineares de baixa manutenção concebidas para altas velocidades de corte
• Transmissões cremalheira-pinhão de alta precisão em X/Y para estabilidade de posicionamento
• Coletor de pó e unidade de filtração integrados como equipamento standard

Controlo & Software

• Interface de operação orientada para o utilizador, otimizada para produção
• Base de dados tecnológica com parâmetros e ciclos pré-definidos para metais comuns
• Compatibilidade CypCut/CNC e ferramentas para nesting e seleção de parâmetros de processo
• Válvulas solenóide e proporcionais controladas a partir do sistema para regular os gases de corte

Cabeça de corte

• Cabeça RayTools com ajuste de foco motorizado, proteção contra colisões e controlo de altura
• Guiamento do feixe por fibra ótica flexível, sem necessidade de manutenção
• Opção de cabeças de alto desempenho (ex. BOCI) em sistemas ≥ 6 kW

Fontes laser

• Laser de fibra Itterbium (Raycus) de 1.000 a 6.000 W; 3.000 W no modelo referido
• Fonte sem manutenção concebida para reduzir custos operacionais; potências superiores disponíveis a pedido

Dados técnicos

• Área de trabalho
  Dimensões da mesa: 4.000 mm x 2.000 mm
  Peso máx. da peça: 1.500 kg
  Aceleração eixos X/Y: 10 m/s² — Z: 5 m/s²
• Percursos
  Percurso X: 2.020 mm
  Percurso Y: 4.050 mm
  Percurso Z: 100 mm
• Avanço rápido
  Avanço rápido: 100 m/min
  Tempo de troca de mesa: 12 s – 17 s
• Precisões
  Precisão de posicionamento: 0,03 mm/m
  Repetibilidade: 0,02 mm/m
• Laser
  Laser de fibra: 3.000 W
  Comprimento de onda: 1,08 ± 10% µm
  Potência máxima: 3.000 W
  Frequência de pulso: 50 ~ 5k Hz
  Consumo elétrico: 12 kW
  Tensão de alimentação: AC 380V ± 10%, 50/60Hz, 3xL+N
  Capacidade de corte: aço estrutural 18 mm — inox 8 mm — alumínio 6 mm
• Potência de acionamento
  X: 1 kW — Y: 1,5 kW — Z: 0,4 kW
• Dimensões e peso
  Dimensões (C x L x A): 10,34 m x 4,28 m x 2,2 m
  Peso: 9.000 kg
