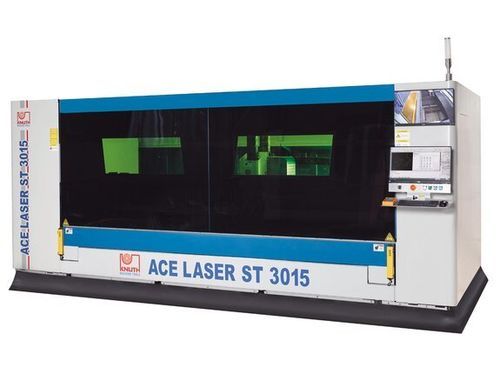

Máquina de corte a laser ACE.ST 3015 6.0R

para metaispara chapasCNC

Descrição A série ACE.Laser ST consiste em sistemas de corte a laser de fibra concebidos para usinar chapas metálicas de grande formato em espaço reduzido. Todos os componentes são testados em campo e otimizados para o processo de corte. A máquina é entregue com um pacote completo de corte incluindo extração por vácuo com filtragem. A mesa retrátil motorizada permite carregamento e descarregamento rápidos, minimizando o espaço ocupado. A ACE.Laser ST é adequada para corte laser industrial, desde peças únicas e complexas até produção em larga escala nos setores de eletrónica, aeroespacial e automóvel.

Destaques

• Design compacto e excelente qualidade do feixe
• Mesa de corte retráctil motorizada para carregamento/descarregamento rápido
• Pacote completo de corte com sistema de extração filtrada
• Serviço KNUTH: instalação, comissionamento e manutenção

Área de trabalho Dimensões da mesa: 3.000 mm x 1.500 mm
Peso máximo da peça: 1.000 kg

Percursos Percurso eixo X: 1.530 mm
Percurso eixo Y: 3.050 mm
Percurso eixo Z: 100 mm

Avanço rápido Avanço rápido eixos X-/Y: 80 m/min
Avanço rápido eixo Z: 40 m/min

Precisões Precisão de posicionamento: 0,03 mm/m
Repetibilidade: 0,03 mm/m

Lâser Potência do laser de fibra: 6.000 W
Comprimento de onda: 1,08 ± 10% µm
Potência máxima do feixe: 6.000 W
Consumo de energia: 6,5 kW
Capacidade de corte aço estrutural: 22 mm
Capacidade de corte aço inox: 14 mm
Capacidade de corte alumínio: 12 mm

Potência dos acionamentos Potência eixo X: 1,7 kW
Potência eixo Y: 2,4 kW
Potência eixo Z: 0,4 kW

Dimensões e peso Dimensões (C x L x A): 4,75 m x 2,26 m x 2,1 m
Peso: 5.350 kg

Detalhes do produto

• Área de trabalho 3000 x 1500 mm; fontes de laser fibra até 6000 W disponíveis
• Mesa extraível para carregamento/descarregamento rápido fora da carcaça
• Mecanismo extraível robusto suporta até 1.000 kg em posição estendida
• Portal com resistência à torção e acionamento síncrono em ambos os lados
• Atende às tolerâncias de perpendicularidade para corte segundo DIN EN ISO 9013-1
• Estrutura soldada tratada termicamente para eliminação de tensões e repetibilidade a longo prazo
• Guias lineares de precisão de baixa manutenção para altas velocidades de corte
• Transmissão cremalheira-pinhão de alta precisão nos eixos X e Y
• Servomotores potentes para alta dinâmica e execução precisa dos parâmetros
• Sistema totalmente fechado com janela de observação para segurança do operador
• Controlador manual incluído para configuração rápida

Controlo

• CNC de alto desempenho com ecrã grande e interface intuitiva
• Apresentação centralizada das funções e rápida curva de aprendizagem
• Monitor adicional e câmaras integradas para monitorização
• Acesso remoto via Ethernet para diagnóstico e manutenção
• Válvulas proporcionais para regular pressões de gás durante o corte

Software de nesting

• CypCut: software de nesting e corte compatível com Ai, DXF, PLT, LXD
• Base de dados tecnológica com parâmetros de corte e ciclos predefinidos
• Nesting automático para otimizar aproveitamento de material e reduzir tempos

Cabeça de corte

• Modelos até 4 kW: cabeça RayTools; modelos 6 kW: BOCI BLT
• Proteção anti-colisão integrada, posicionamento automático do foco e controlo de altura
• Ajuste contínuo do foco conforme as condições do material
• Desenho de baixa manutenção para assistência rápida

Fonte laser

• Lasers de fibra Raycus: alta eficiência electro-óptica e boa qualidade de feixe
• Projeto durável e sem manutenção para reduzir custos operacionais
• Arrefecimento por água para estabilidade térmica dos componentes

Exaustão e filtração

• Extração por vácuo filtrada dimensionada à potência do laser
• Filtragem eficaz de partículas e fumos para proteger a saúde dos operadores e a qualidade do produto

Especificações técnicas

• Dimensões mesa: 3.000 mm x 1.500 mm
• Peso máx. peça: 1.000 kg
• Percursos (X / Y / Z): 1.530 mm / 3.050 mm / 100 mm
• Avanços rápidos X-/Y: 80 m/min; Z: 40 m/min
• Precisão posicionamento / Repetibilidade: 0,03 mm/m
• Potência laser fibra: 6.000 W; Comprimento de onda: 1,08 ±10% µm
• Consumo de energia: 6,5 kW
• Capacidades de corte: aço 22 mm; inox 14 mm; alumínio 12 mm
• Potências acionamentos (X / Y / Z): 1,7 kW / 2,4 kW / 0,4 kW
• Dimensões máquina: 4,75 m x 2,26 m x 2,1 m
• Peso: 5.350 kg
